Charakteristika čerpadla
Čerpadlo je navrženo pro vysokou účinnost a nízké hodnoty NPSH. Oběžné kolo s dvojitě zakřivenými lopatkami zajišťuje vysokou hydraulickou účinnost a robustní hřídel je uložena v kuličkových ložiskách. U malých typů jsou ložiska s celoživotním mazáním, u větších typů je ložisko opatřeno mazacím místem. Těleso čerpadla má vyměnitelný těsnicí kroužek a spirálovou skříň s tangenciálním výtlačným hrdlem. Standardní je mechanická ucpávka hřídele.
Provedení čerpadla
Monoblok bez ložiska – pro malé průtoky a omezený prostor. Čerpadlo nemá vlastní ložiska, využívá jen ložiska standardního elektromotoru, spojení je pevnou spojkou. Rotační části lze demontovat bez vyjmutí tělesa z potrubí.
Monoblok s ložiskem – pro velké průtoky a vyšší zatížení, zejména tam, kde výhoda distanční spojky nehraje roli a je potřeba malá celková výška. Má samostatné zadní víko s kuličkovým ložiskem a samostatný držák motoru. Rotační části lze demontovat bez vyjmutí tělesa z potrubí.
S distanční spojkou – usnadňuje údržbu.
S volným koncem hřídele – pro montáž na základový rám s dieselovým, hydraulickým nebo elektrickým motorem.
Rozdělení podle průměru oběžného kola
Ø 215 a 265 mm – sací příruba je o jednu velikost větší než výtlačná, osa vstupu a výstupu leží v ose hřídele, jeden těsnicí kroužek oběžného kola.
Ø 330, 415 a 525 mm – stejné uspořádání, ale se dvěma těsnicími kroužky oběžného kola.
Ø 210, 250 a 310 mm – sací příruba je o jednu velikost větší než výtlačná.
Ø 390 mm – sací příruba je o dvě velikosti větší než výtlačná.
Ø 500 a 630 mm – sací a výtlačná příruba mají stejnou velikost.
Technická data
Základní údaje
| Parametr | Hodnota |
|---|---|
| Jmenovitá světlost (DN) | 65 až 600 |
| Montáž | vertikální (horizontální provedení viz řada NSLH) |
| Průtok – 50 Hz | až 6 200 m³/h |
| Průtok – 60 Hz | až 5 900 m³/h |
| Výtlačná výška | až 200 m |
| Tlak | až 25 bar |
| Teplota | až 140 °C |
| Motor | standardní nebo EX |
| Frekvenční měnič | přímo na motoru nebo na stěně |
| ATEX | ano |
Standardní materiály
| Komponenta | Standardní provedení |
|---|---|
| Těleso čerpadla | litina |
| Oběžné kolo | NiAl-bronz |
| Těsnicí kroužek | NiAl-bronz |
| Zadní víko | litina |
| Hřídel | nerezová ocel |
| Ucpávka hřídele | mechanická |
- Alternativní materiály: litina, tvárná litina, bronz, NiAl-bronz, nerezová ocel, super duplexní nerezová ocel.
- Další materiálové kombinace jsou k dispozici na dotaz.

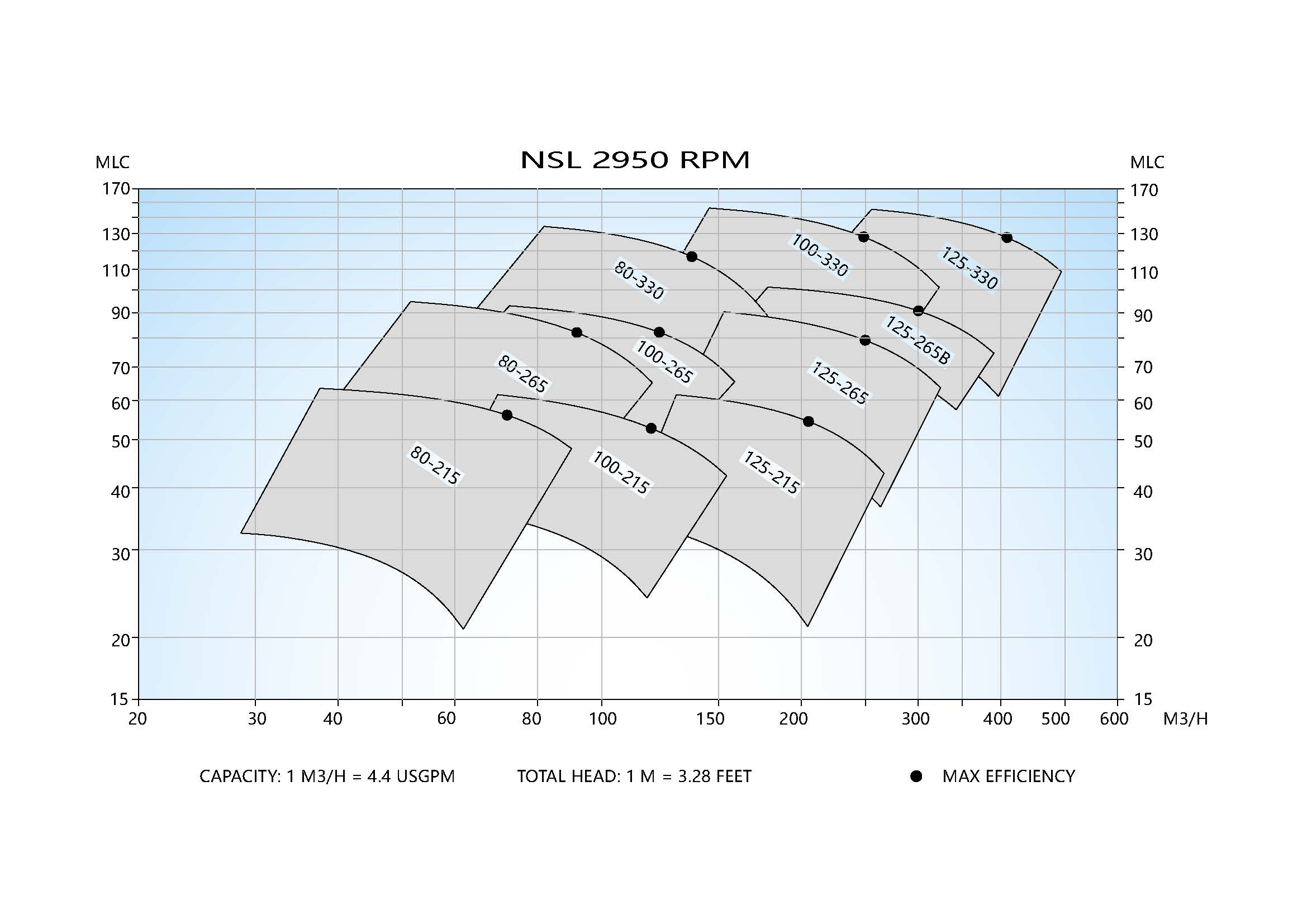

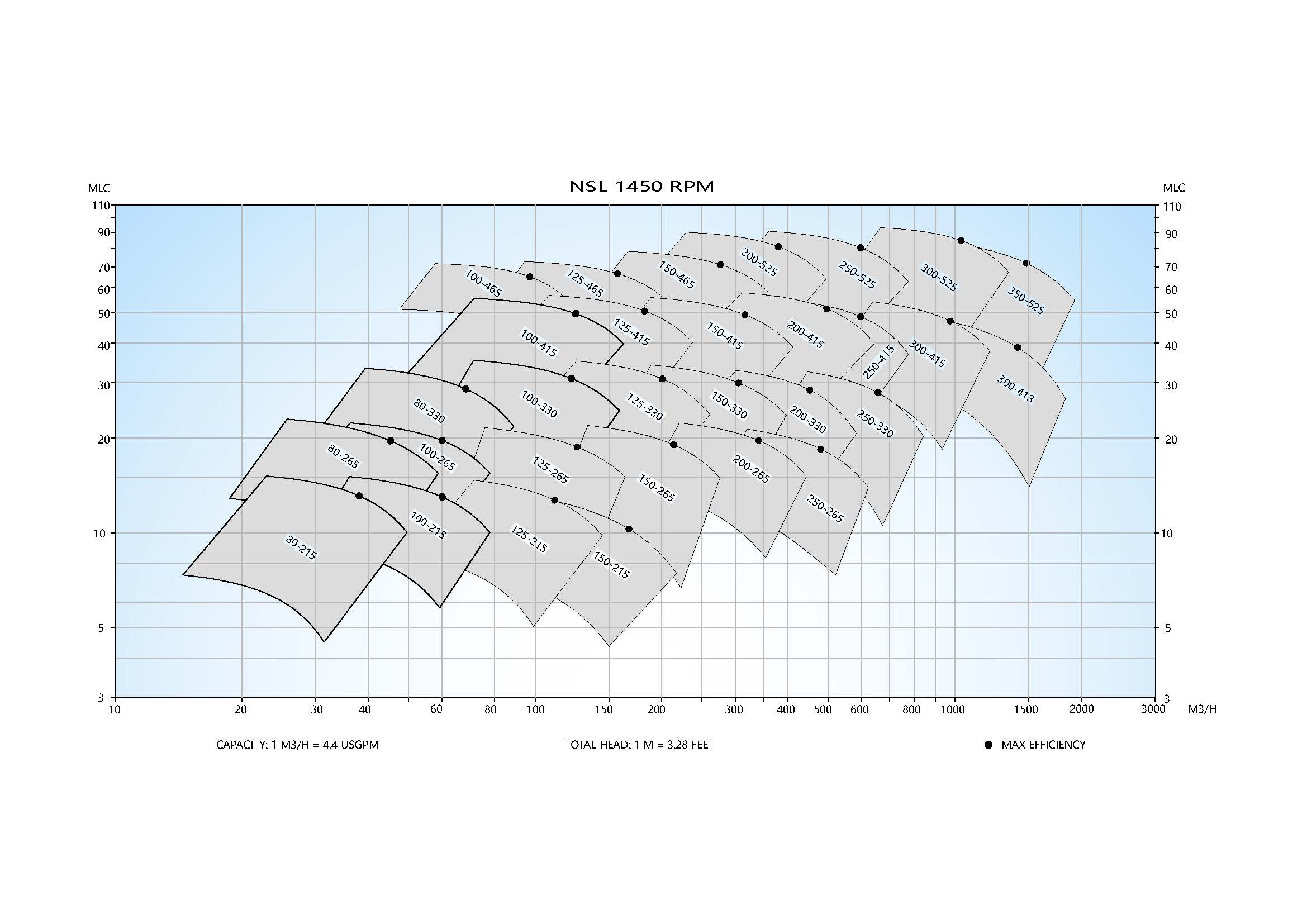

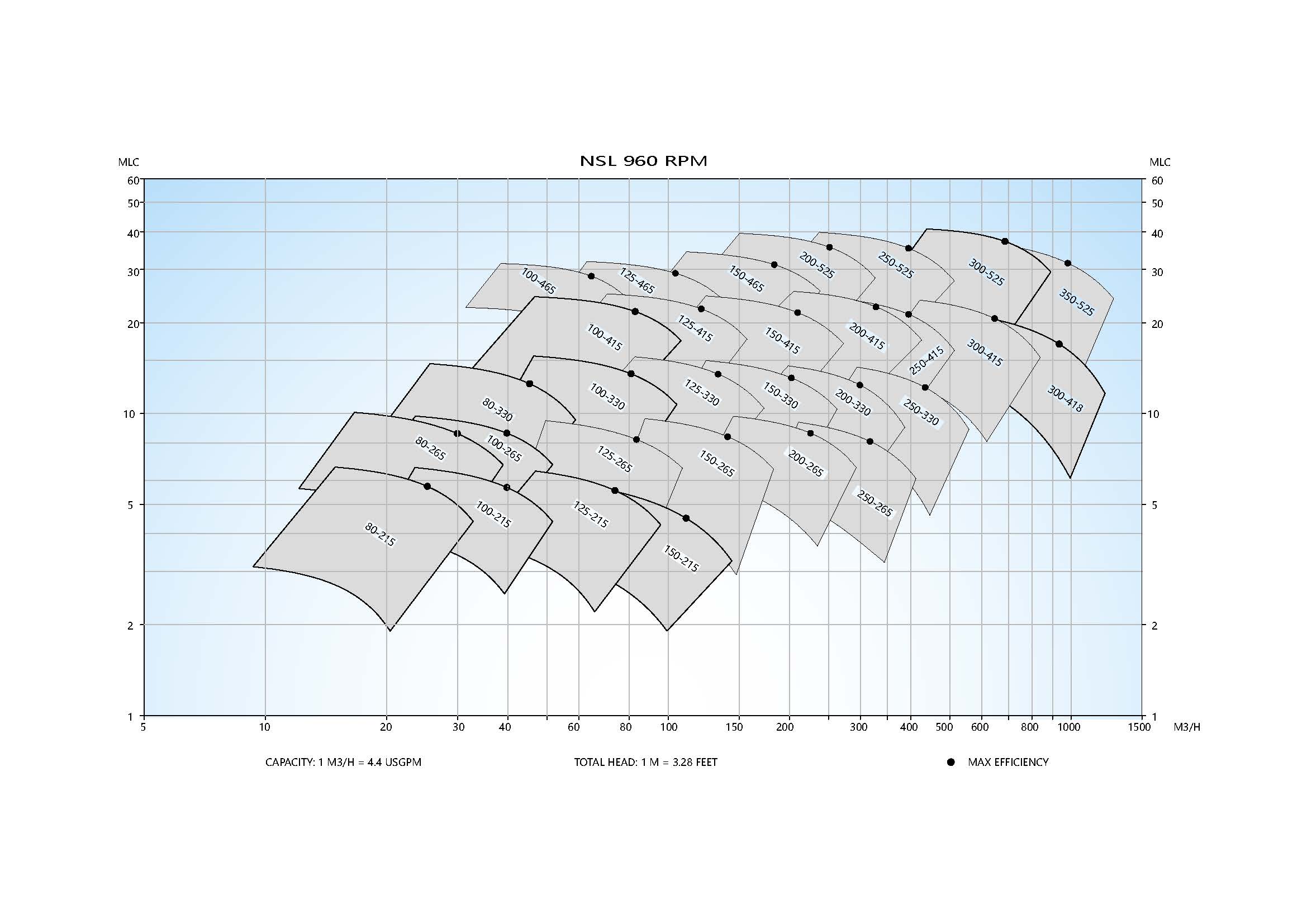

Výkonnostní křivka 50 Hz

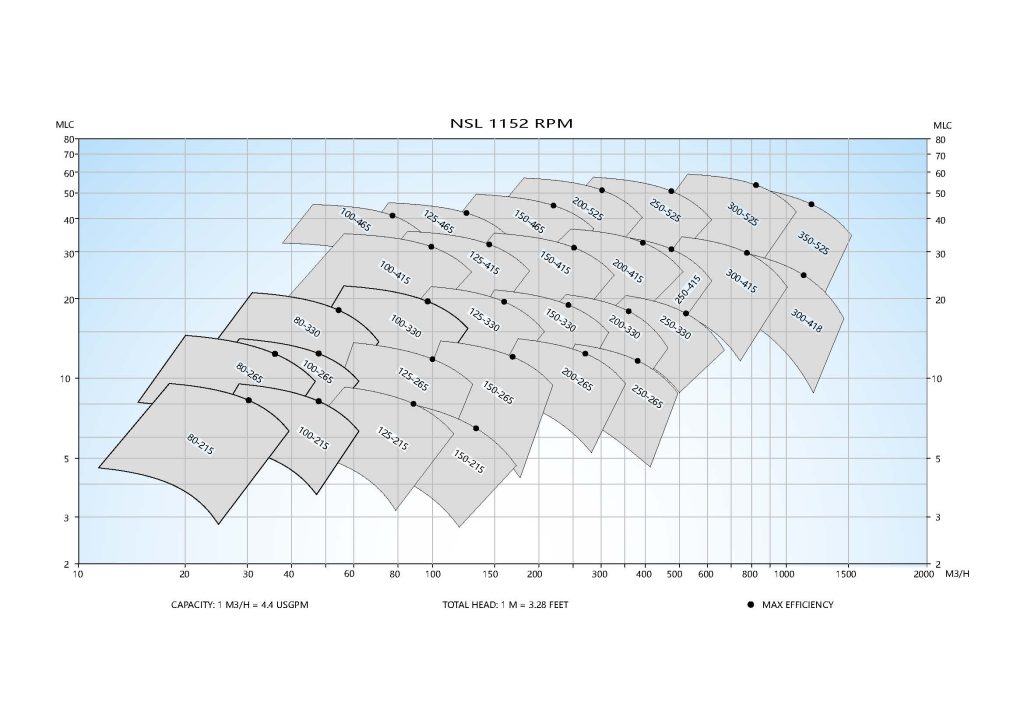

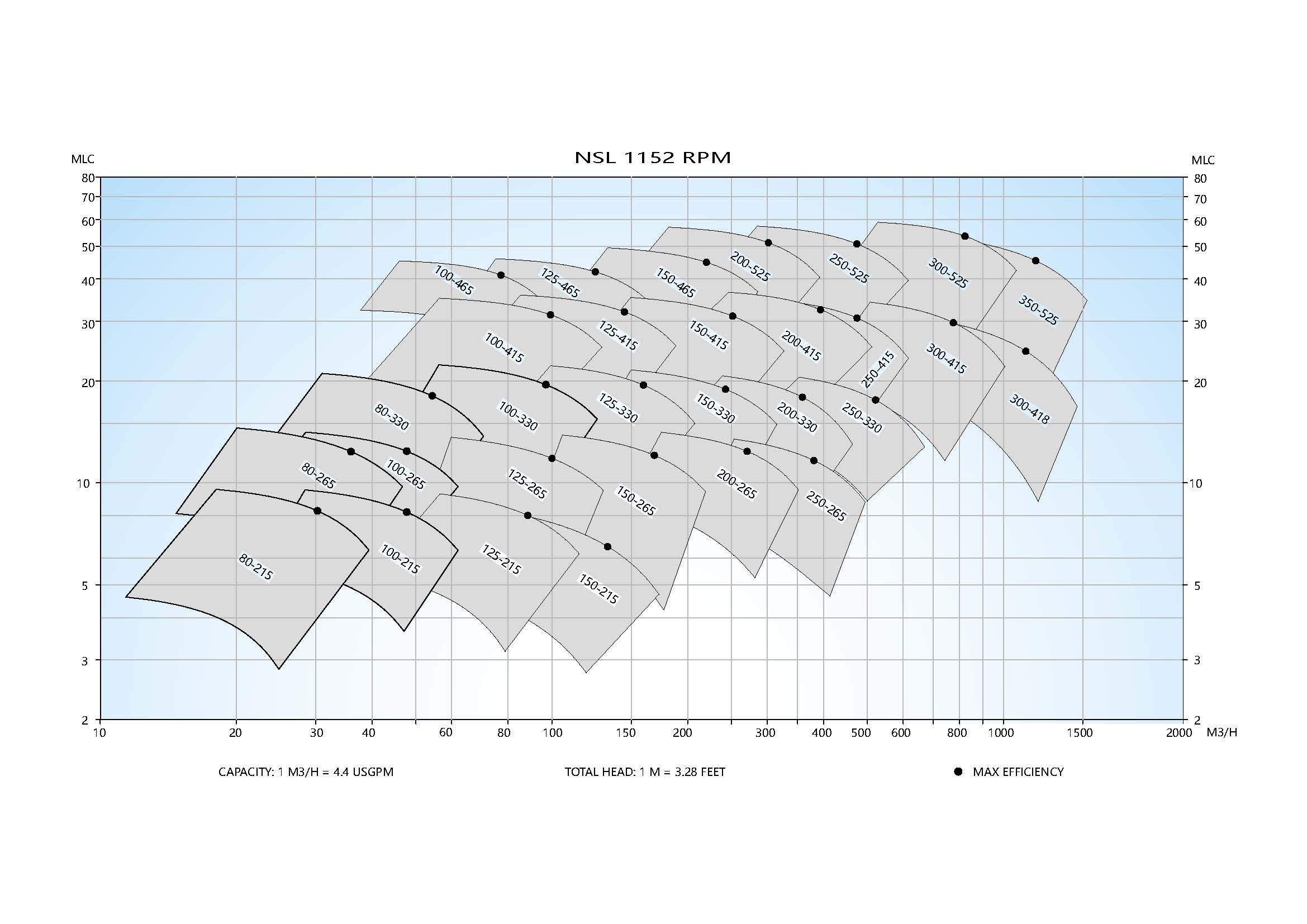

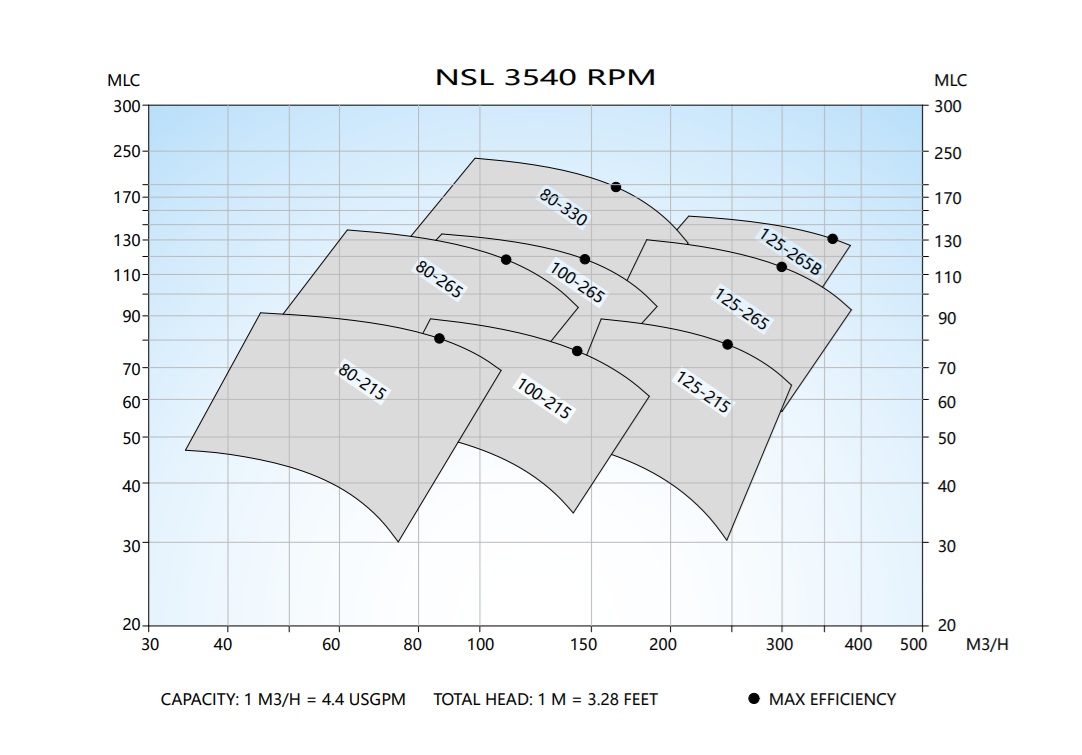

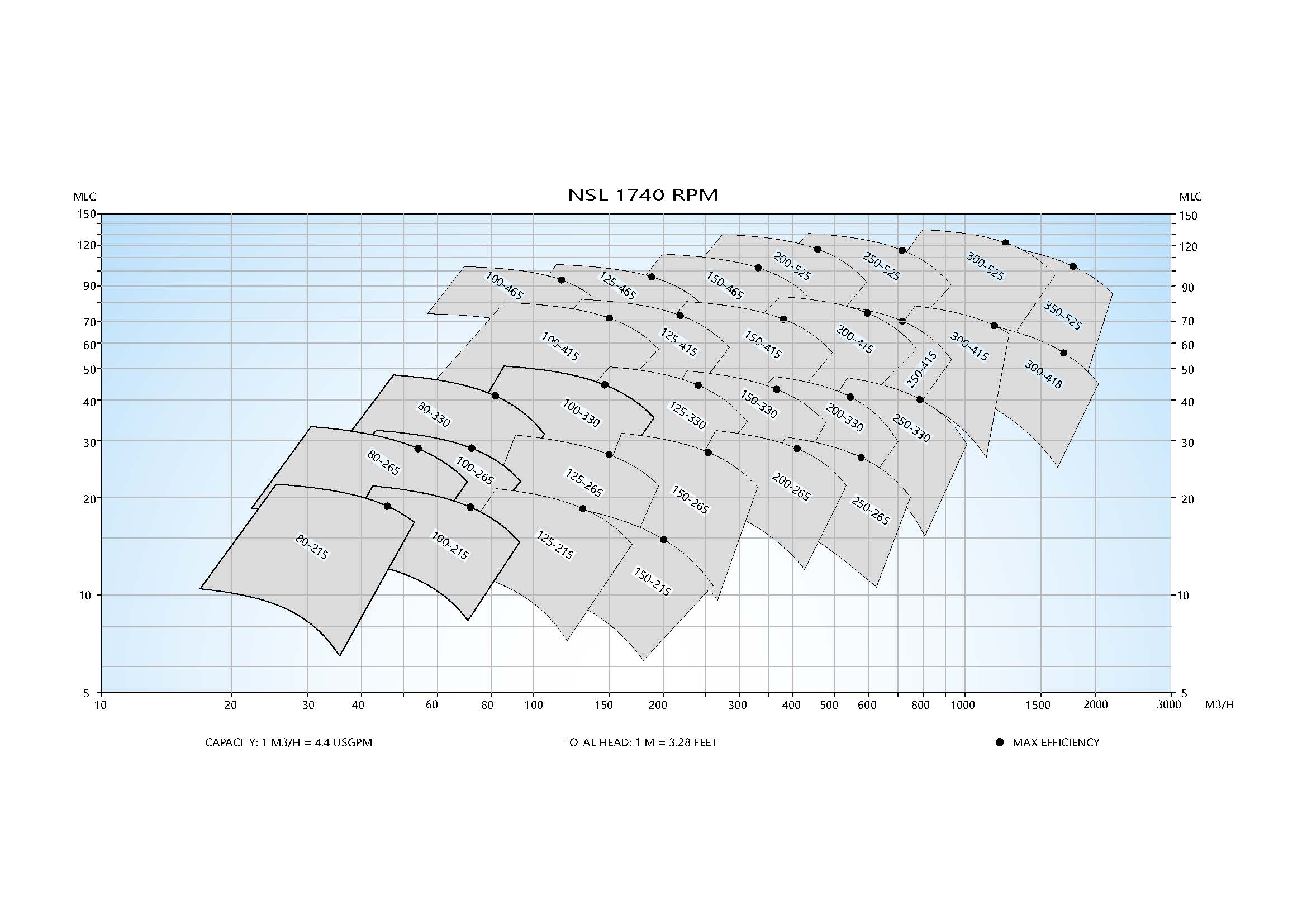

Výkonnostní křivka 60 Hz
