Charakteristika čerpadla
Čerpadlo je koncipováno pro provoz při vysokých teplotách média. Uzavřené oběžné kolo zajišťuje vysokou účinnost i u malých průtoků a hřídel je z duplexní nerezové oceli. Hlavním ložiskem je uhlíkové kluzné ložisko, které je samomazné a odolné proti teplu. Vyvážená mechanická ucpávka omezuje opotřebení styčných ploch a vývin tepla.
Komora ucpávky je oddělená od hlavního tělesa a opatřená chladicími žebry, takže se na ucpávku přenáší méně tepla. Na horní straně komory je automatický odvzdušňovací ventil, který zabraňuje chodu nasucho a přehřátí ucpávky, a ventilátor na pružné spojce chladí ložisko i ucpávku. Konstrukce back pull umožňuje údržbu bez zásahu do tělesa čerpadla a do potrubí.
Provedení čerpadla
Společný základový rám – čerpadlo a pohon jsou před expedicí namontovány výrobcem na společném rámu.
Motor – standardní (IEC/EN nebo NEMA) nebo EX.
Frekvenční měnič – přímo na motoru nebo na stěně
Materiály – lze přizpůsobit požadavkům aplikace.
Technická data
Základní údaje
| Parametr | Hodnota |
|---|---|
| Jmenovitá světlost (DN) | 25 až 65 |
| Průtok – 50 Hz | až 100 m³/h |
| Průtok – 60 Hz | až 120 m³/h |
| Výtlačná výška | až 65 m |
| Tlak | až 30 bar |
| Teplota | až 180 °C |
| Motor | standardní (IEC/EN nebo NEMA) nebo EX |
| Frekvenční měnič | přímo na motoru nebo na stěně |

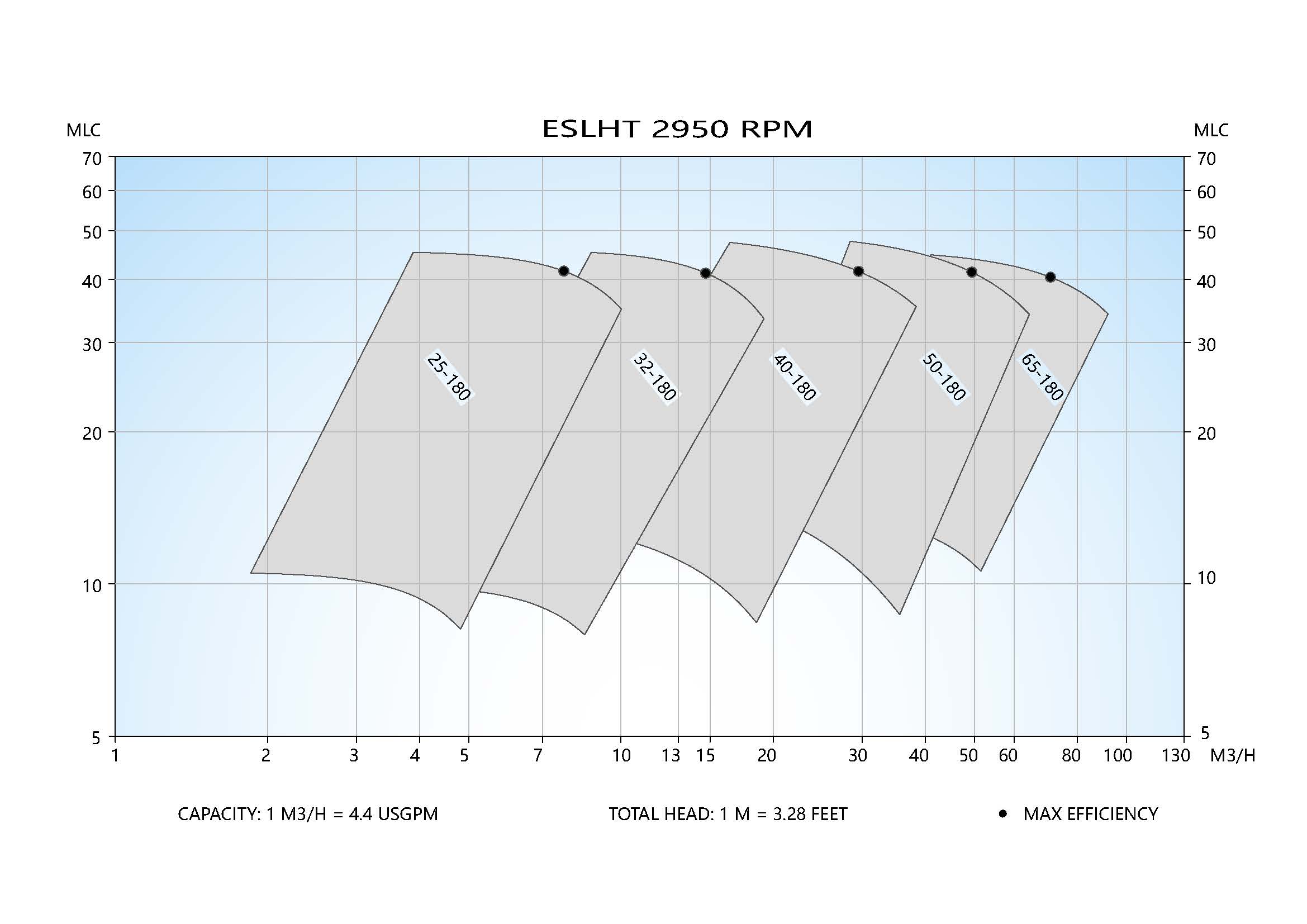

Výkonnostní křivky 50 Hz

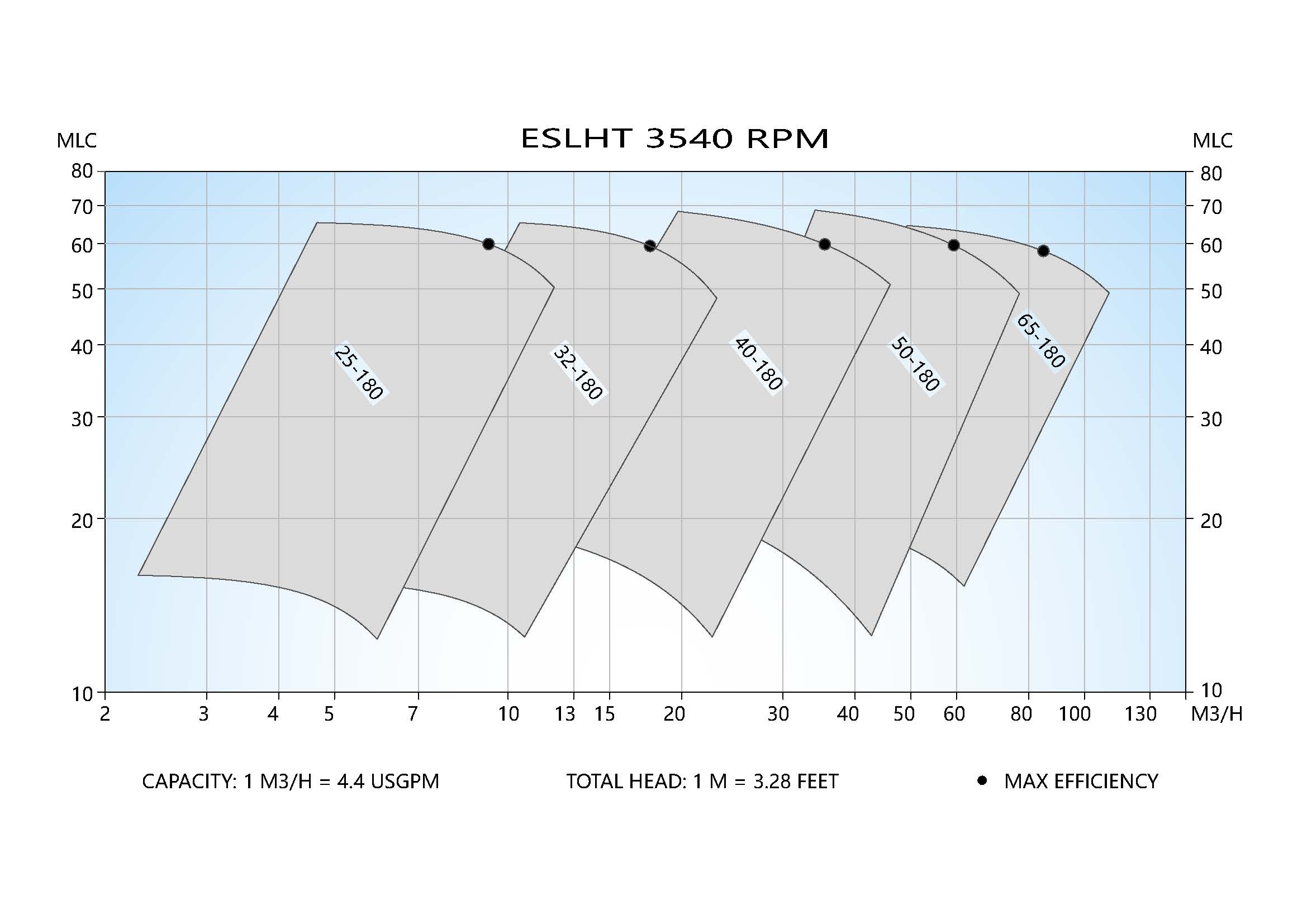

Výkonnostní křivky 60 Hz
