Charakteristika čerpadla
Čerpadlo je navrženo pro vysokou účinnost a nízké hodnoty NPSH. Oběžné kolo s dvojitě zakřivenými lopatkami zajišťuje vysokou účinnost a jednostupňová konstrukce s přírubami a rozměry motoru podle mezinárodních norem usnadňuje instalaci. Ke všem rotačním částem je přístup bez demontáže čerpadla z potrubí, standardem je kvalitní mechanická ucpávka hřídele.
Konstrukce je kompaktní, s vysokou variabilitou konfigurace a nízkými náklady na údržbu. Čerpadlo je dostupné ve třech materiálových provedeních, včetně super duplexní nerezové oceli, a lze ho dodat se standardními i EX motory a s certifikací ATEX. Frekvenční měnič lze namontovat přímo na motor nebo na stěnu. Volitelně lze doplnit pneumatické nebo elektrické zařízení pro samonasávání.
Provedení čerpadla
Monoblok bez ložiska – robustní čerpadlo pro čisté kapaliny. Rotační části lze demontovat bez vyjmutí tělesa z potrubí.
Axiální sání – sací příruba je o jednu velikost větší než výtlačná. Osy vstupu a výstupu jsou na sebe kolmé a obě leží v ose hřídele.
Zařízení pro samonasávání (volitelné) – pneumaticky poháněné nebo elektrické, podle aplikace.
Technická data
Základní údaje
| Parametr | Hodnota |
|---|---|
| Jmenovitá světlost (DN) | 25 až 100 |
| Průtok – 50 Hz | až 200 m³/h |
| Průtok – 60 Hz | až 250 m³/h |
| Výtlačná výška | až 65 m |
| Tlak | až 16 bar |
| Teplota | až 140 °C |
| Motor | standardní nebo EX |
| Frekvenční měnič | přímo na motoru nebo na stěně |
| ATEX | ano |
Standardní materiály
| Komponenta | Provedení A | Provedení D | Provedení S |
|---|---|---|---|
| Těleso čerpadla | litina | bronz | super duplexní nerezová ocel |
| Oběžné kolo | bronz | bronz | super duplexní nerezová ocel |
| Těsnicí kroužek | bronz | bronz | super duplexní nerezová ocel |
| Zadní víko | litina | bronz | super duplexní nerezová ocel |
| Hřídel | super duplexní nerezová ocel | super duplexní nerezová ocel | super duplexní nerezová ocel |
| Ucpávka hřídele | mechanická | mechanická | mechanická |

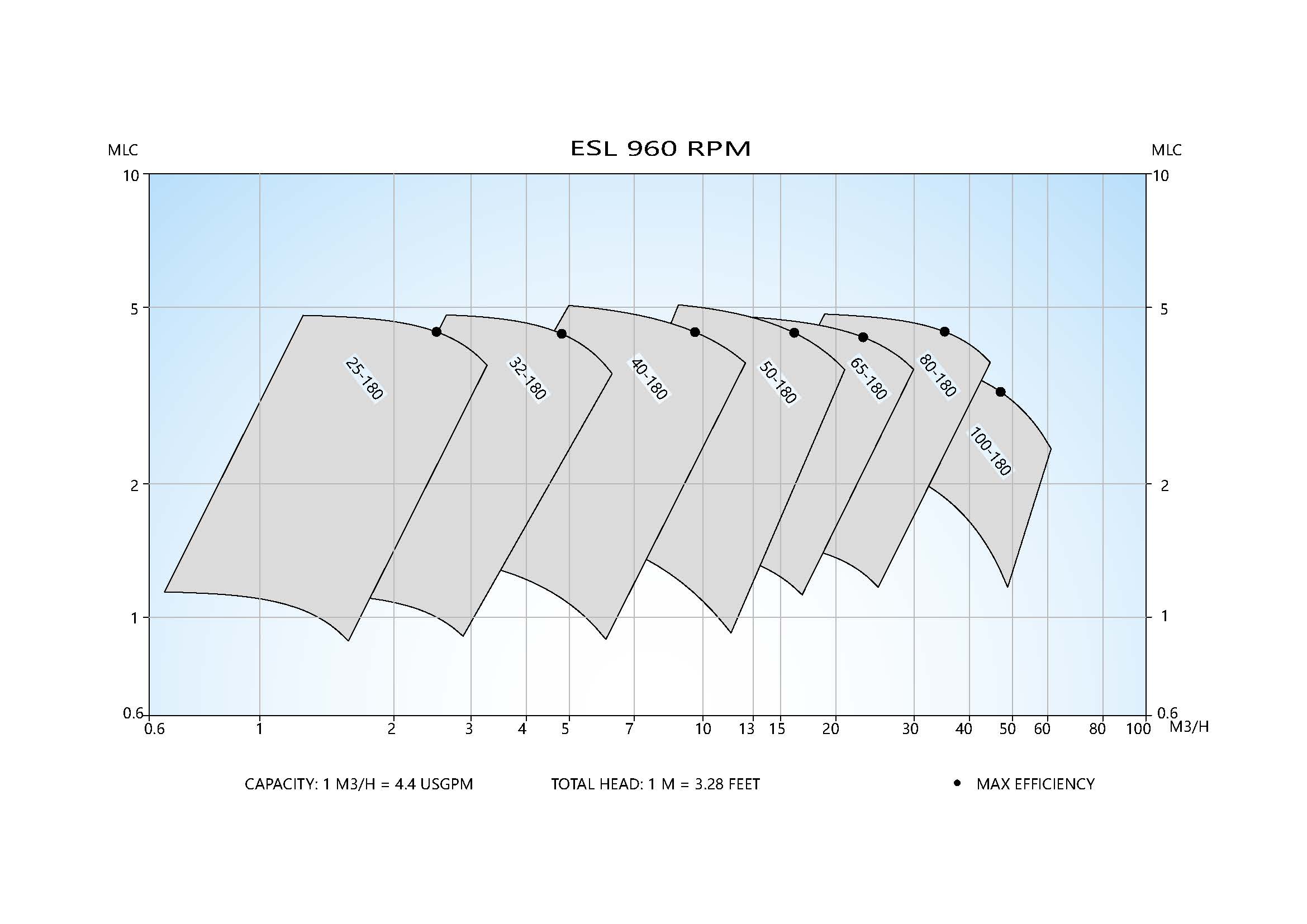

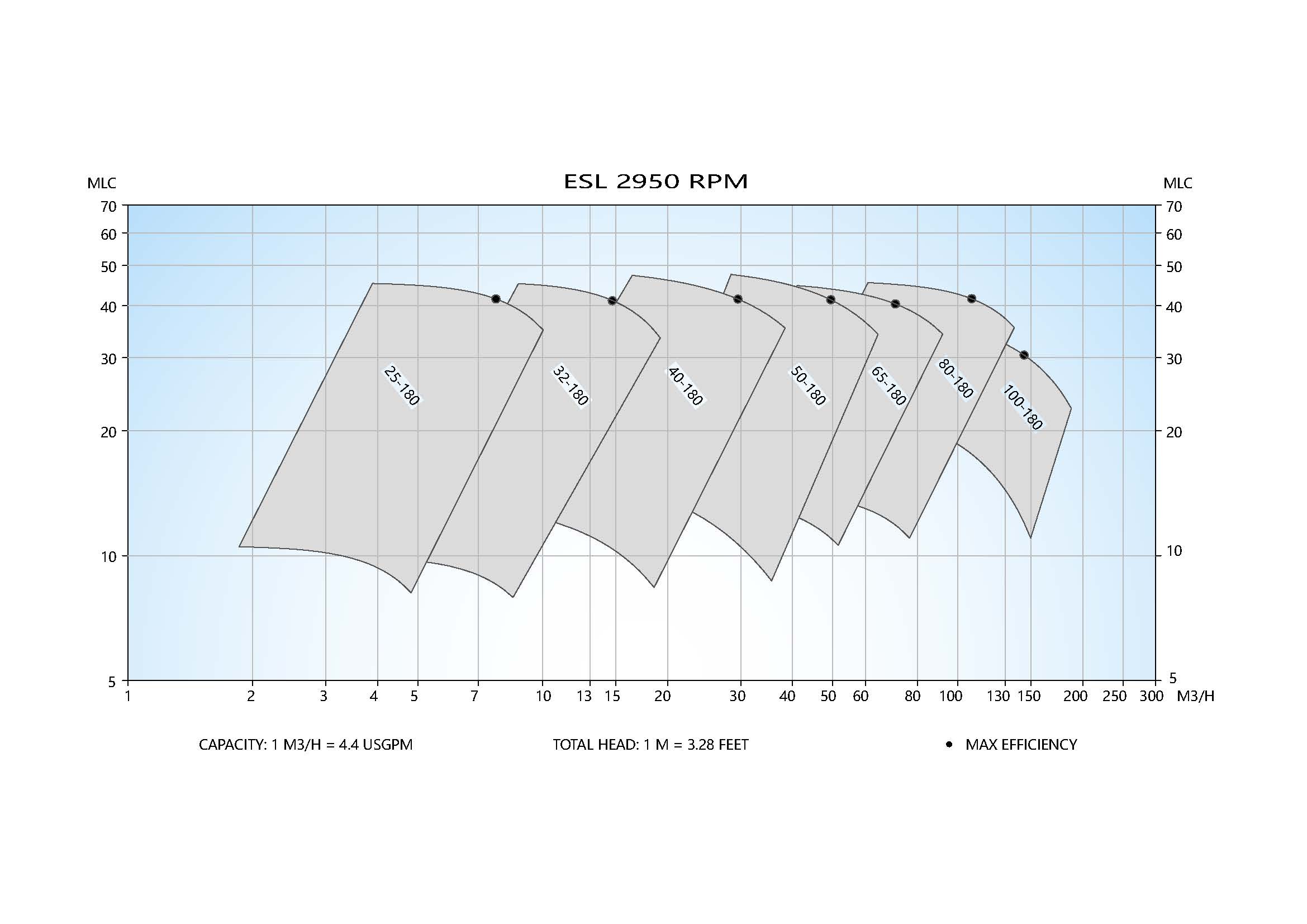

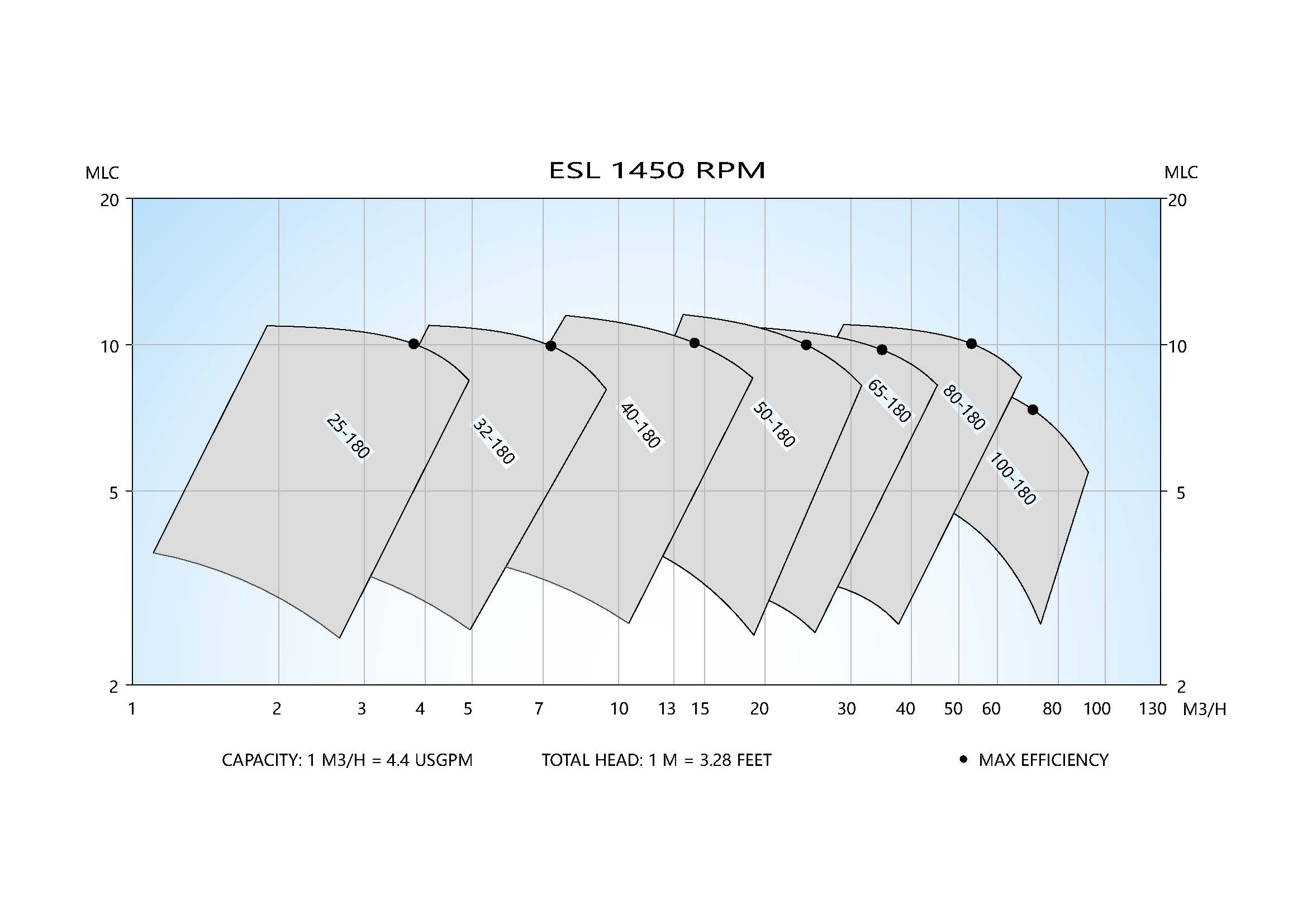

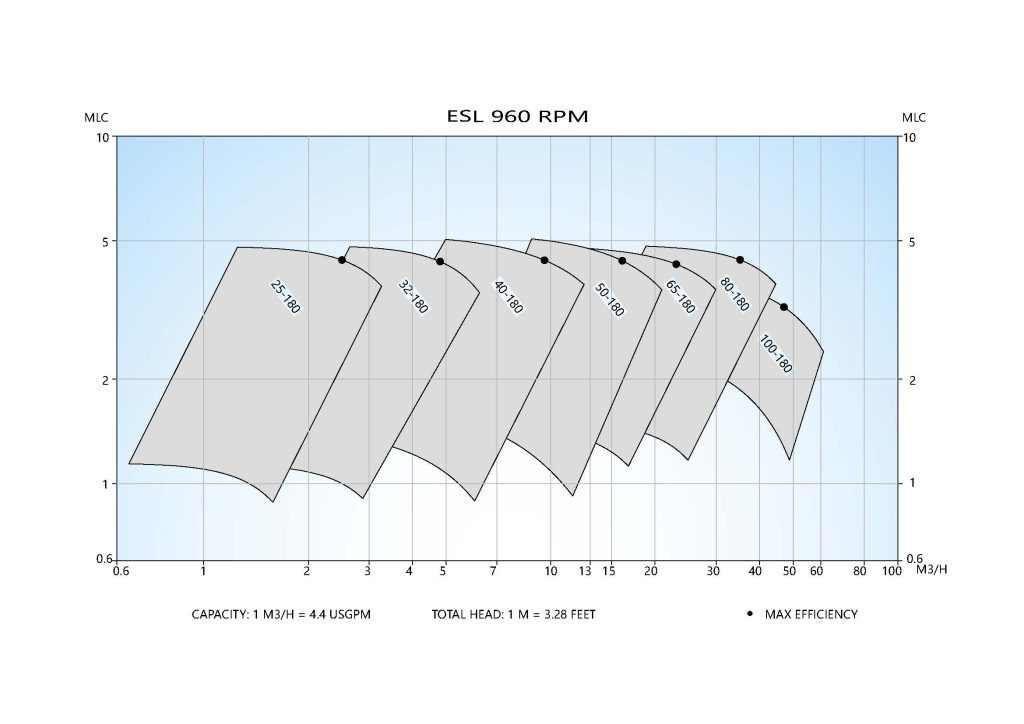

Výkonnostní křivky 50 Hz

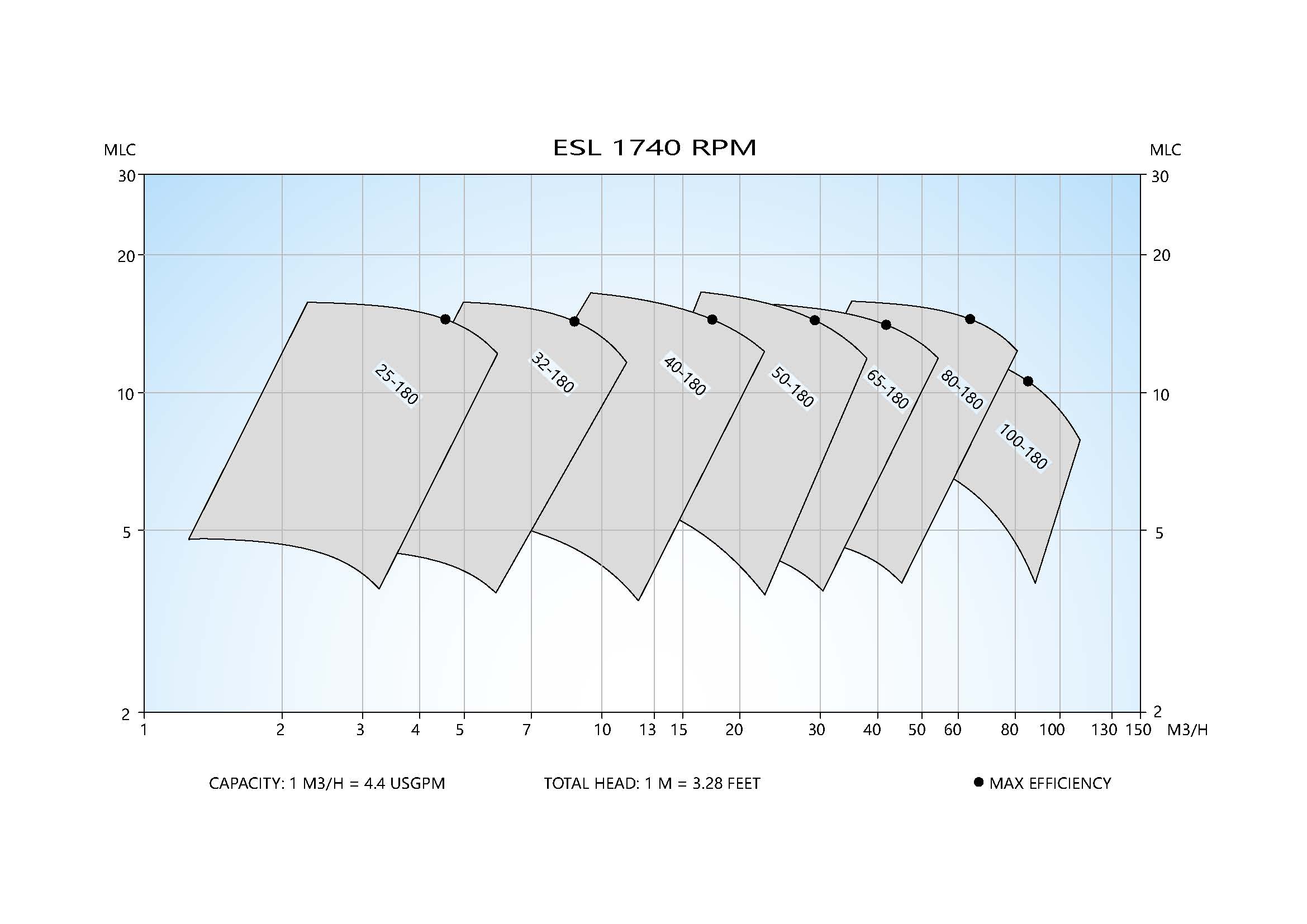

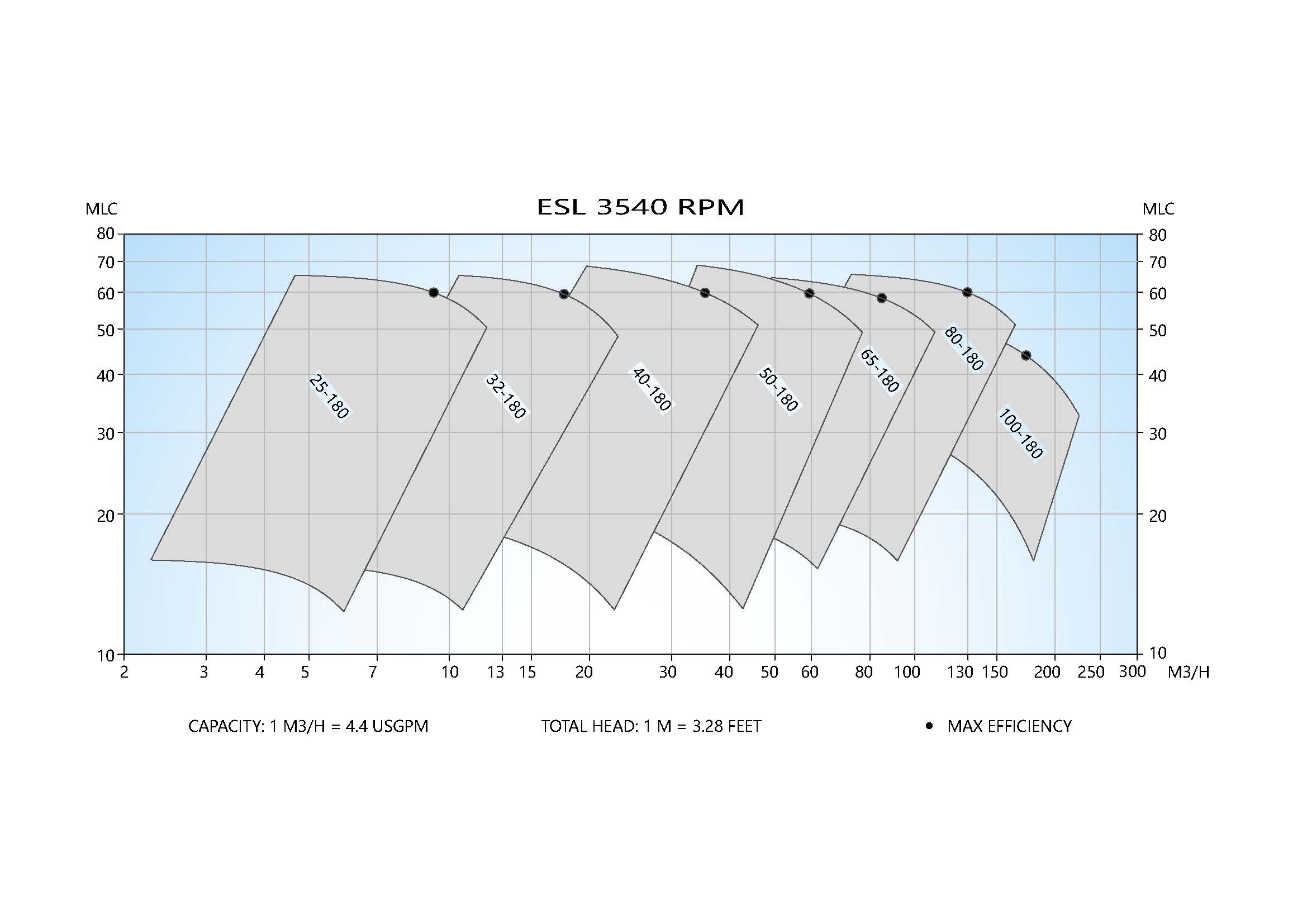

Výkonnostní křivky 60 Hz
