Charakteristika čerpadel

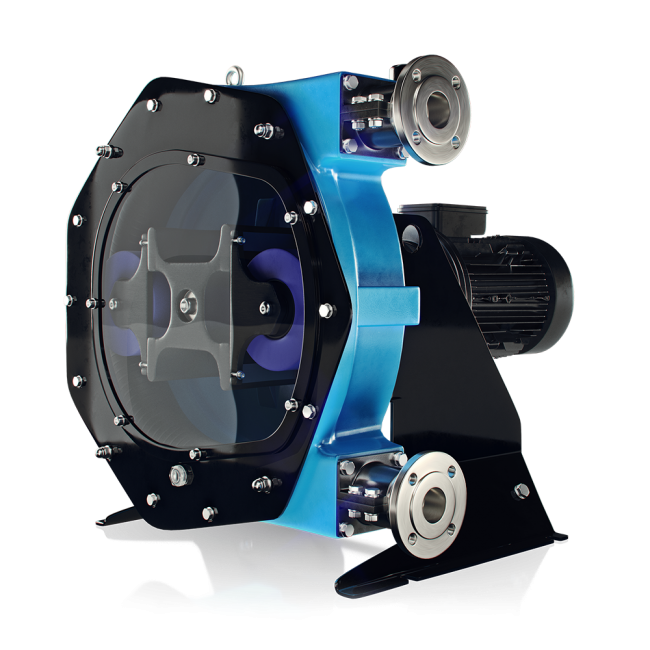

Čerpadla I43, I55, I70 a I100 jsou největší hadicová čerpadla řady Peribest a jsou určená pro nejvyšší průtoky. Médium se dostává do styku jen s hadicí a přípojkami, takže čerpadla zvládají agresivní i abrazivní média a kaly s vysokým obsahem pevných částic. Průtok se plynule řídí změnou otáček.
Konstrukce je robustní a jedinou součástí podléhající opotřebení je hadice, jejíž výměna je rychlá a jednoduchá. Čerpadla jsou dostupná v průmyslovém, chemickém a potravinářském provedení s přípojkami z nerezové oceli nebo plastu.
Hlavní výhody
XXL rolny s vestavěnými ložisky, které šetří energii a prodlužují životnost hadice
Hadice poslední generace s nižší spotřebou hadic a snadnou výměnou
Snadná montáž a údržba s nízkými náklady na servis
Robustní konstrukce pro nejnáročnější aplikace a nepřetržitý provoz
Plynulá regulace průtoku změnou otáček
Široká volba materiálů hadice a přípojek
Chemické a potravinářské provedení s ETFE povrchem, nerezovými přípojkami a snímačem netěsnosti hadice
Provedení
Čerpadla jsou dostupná ve třech provedeních.
Průmyslové provedení I43, I55, I70 a I100 je určené pro běžné aplikace, například při úpravě vody. Má přípojky z nerezové oceli AISI 316, PP nebo PVDF a hadici z NR, EPDM, NBR nebo Hypalonu.
Chemické provedení C43, C55, C70 a C100 má těleso a přední víko s povrchem ETFE a plastové přípojky z PP nebo PVDF. Snímač netěsnosti hadice s odvodem produktu je v základní výbavě, takže čerpadlo odolává vysoce korozivním kyselinám.
Potravinářské provedení F43, F55, F70 a F100 má podstavu a přední víko z nerezové oceli, přípojky z oceli AISI 316L podle DIN 11851 nebo Tri-clamp a hadici z potravinářského nitrilu (FDA). Přední víko se dá rychle sejmout, což usnadňuje čištění CIP.
Technická data
Základní údaje
| Parametr | Hodnota |
|---|---|
| Typ čerpadla | peristaltické hadicové čerpadlo |
| Max. tlak | 10 bar |
| Max. teplota média | 80 °C |
| Rolny | XXL rolny s vestavěnými ložisky, tvrdý eloxovaný hliník |
| Hadice | NR, EPDM, NBR (potravinářský), Hypalon |
| Materiál přípojek | nerez AISI 316, PP, PVDF (PTFE) |
| Typy připojení | BSP, DIN, NPT, ANSI |
| Další provedení | chemické (C43, C55, C70, C100), potravinářské (F43, F55, F70, F100) |
Výkonové údaje
| Parametr | I43 | I55 | I70 | I100 |
|---|---|---|---|---|
| Max. průtok, trvalý provoz (l/h) | 6800 | 12 000 | 20 800 | 39 600 |
| Objem na otáčku (l) | 1,625 | 3,433 | 7,9 | 21,7 |
| Vnitřní průměr hadice (mm) | 43 | 55 | 70 | 100 |
| Max. tlak (bar) | 10 | 10 | 10 | 10 |
| Připojení (jmenovitá světlost) | DN 40 | DN 50 | DN 65 | DN 100 |
Průtok podle otáček (m³/h)
| Otáčky (ot/min) | I43 | I55 | I70 | I100 |
|---|---|---|---|---|
| 10 | 0,98 | 2,1 | 4,7 | 13,02 |
| 20 | 1,95 | 4,1 | 9,5 | 26,04 |
| 30 | 2,93 | 6,2 | 14,2 | 39,06 |
| 40 | 3,90 | 8,2 | 19,0 | 52,08 |
| 50 | 4,88 | 10,3 | 23,7 | 65,10 |
| 60 | 5,85 | 12,3 | 28,4 | – |
| 70 | 6,83 | 14,4 | – | – |
| 80 | 7,80 | 16,4 | – | – |
Točivý moment (Nm)
| Výtlačný tlak (bar) | I43 | I55 | I70 | I100 |
|---|---|---|---|---|
| 0 | 125 | 360 | 570 | 955 |
| 5 | 275 | 650 | 1300 | 3301 |
| 7,5 | 355 | 810 | 1850 | 4584 |
| 10 | 475 | 1050 | 2390 | 5730 |
Provedení
| Provedení | Modely | Přípojky | Hadice | Rolny | Snímač netěsnosti hadice |
|---|---|---|---|---|---|
| Průmyslové (I) | I43, I55, I70, I100 | nerez AISI 316, PP nebo PVDF (BSP, DIN, NPT, ANSI) | NR, EPDM, NBR, Hypalon | hliník | volitelně |
| Chemické (C) | C43, C55, C70, C100 | PP nebo PVDF, ETFE povrch tělesa a předního víka | NR, EPDM | hliník nebo nylon | v základní výbavě |
| Potravinářské (F) | F43, F55, F70, F100 | nerez AISI 316L (DIN 11851, Tri-clamp) | NBR (FDA) | hliník | volitelně |
