Charakteristika čerpadel

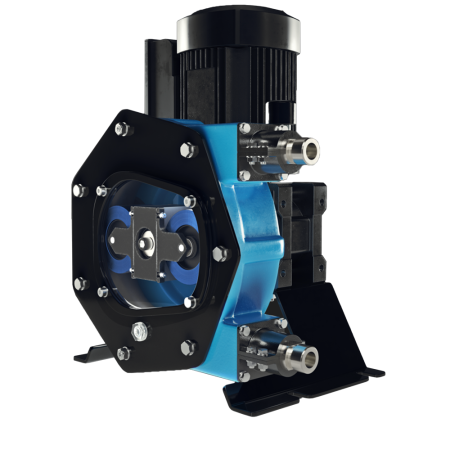

Čerpadla I12, I17 a I21 patří mezi nejmenší hadicová čerpadla Peribest. Médium se dostává do styku jen s hadicí a přípojkami, takže čerpadla zvládají agresivní i abrazivní média a kaly s vysokým obsahem pevných částic. Průtok se plynule řídí změnou otáček.
Konstrukce je robustní a jedinou součástí podléhající opotřebení je hadice, jejíž výměna je rychlá a jednoduchá. Čerpadla jsou dostupná v průmyslovém, chemickém a potravinářském provedení s přípojkami z nerezové oceli nebo plastu.
Hlavní výhody
XXL rolny s vestavěnými ložisky, které šetří energii a prodlužují životnost hadice
Hadice poslední generace s nižší spotřebou hadic a snadnou výměnou
Snadná montáž a údržba s nízkými náklady na servis
Robustní konstrukce pro nejnáročnější aplikace a nepřetržitý provoz
Plynulá regulace průtoku změnou otáček
Široká volba materiálů hadice a přípojek
Chemické a potravinářské provedení s ETFE povrchem, nerezovými přípojkami a snímačem netěsnosti hadice
Provedení
Čerpadla jsou dostupná ve třech provedeních.
Průmyslové provedení I12, I17 a I21 je určené pro běžné aplikace, například při úpravě vody. Má přípojky z nerezové oceli AISI 316, PP nebo PVDF a hadici z NR, EPDM, NBR nebo Hypalonu.
Chemické provedení C12, C17 a C21 má těleso a přední víko s povrchem ETFE a plastové přípojky z PP nebo PVDF. Snímač netěsnosti hadice s odvodem produktu je v základní výbavě, takže čerpadlo odolává vysoce korozivním kyselinám.
Potravinářské provedení F12, F17 a F21 má podstavu a přední víko z nerezové oceli, přípojky z oceli AISI 316L podle DIN 11851 nebo Tri-clamp a hadici z potravinářského nitrilu (FDA). Přední víko se dá rychle sejmout, což usnadňuje čištění CIP.
Technická data
Základní údaje
| Parametr | Hodnota |
|---|---|
| Typ čerpadla | peristaltické hadicové čerpadlo |
| Max. tlak | 10 bar |
| Max. teplota média | 80 °C |
| Rolny | XXL rolny s vestavěnými ložisky, tvrdý eloxovaný hliník |
| Hadice | NR, EPDM, NBR (potravinářský), Hypalon |
| Materiál přípojek | nerez AISI 316, PP, PVDF (PTFE) |
| Typy připojení | BSP, DIN, NPT, ANSI |
| Další provedení | chemické (C12, C17, C21), potravinářské (F12, F17, F21) |
Výkonové údaje
| Parametr | I12 | I17 | I21 |
|---|---|---|---|
| Max. průtok, trvalý provoz (l/h) | 180 | 480 | 1100 |
| Objem na otáčku (l) | 0,038 | 0,100 | 0,225 |
| Vnitřní průměr hadice (mm) | 13 | 16 | 22 |
| Max. tlak (bar) | 10 | 10 | 10 |
| Připojení (závit) | BSP 3/8″ | BSP 3/4″ | BSP 1″ |
Průtok podle otáček (l/h)
| Otáčky (ot/min) | I12 | I17 | I21 |
|---|---|---|---|
| 10 | 23 | 60 | 135 |
| 20 | 45 | 120 | 270 |
| 30 | 68 | 180 | 405 |
| 40 | 90 | 240 | 540 |
| 50 | 113 | 300 | 675 |
| 60 | 135 | 360 | 810 |
| 70 | 158 | 420 | 945 |
| 80 | 180 | 480 | 1080 |
| 90 | 203 | 540 | 1215 |
| 100 | 225 | 600 | 1350 |
Točivý moment (Nm)
| Výtlačný tlak (bar) | I12 | I17 | I21 |
|---|---|---|---|
| 0 | 14 | 20 | 45 |
| 5 | 17 | 29 | 75 |
| 7,5 | 19 | 43 | 100 |
| 10 | 22 | 50 | 120 |
Provedení
| Provedení | Modely | Přípojky | Hadice | Rolny | Snímač netěsnosti hadice |
|---|---|---|---|---|---|
| Průmyslové (I) | I12, I17, I21 | nerez AISI 316, PP nebo PVDF (BSP, DIN, NPT, ANSI) | NR, EPDM, NBR, Hypalon | hliník | volitelně |
| Chemické (C) | C12, C17, C21 | PP nebo PVDF, ETFE povrch tělesa a předního víka | NR, EPDM, Hypalon | hliník nebo nylon | v základní výbavě |
| Potravinářské (F) | F12, F17, F21 | nerez AISI 316L (DIN 11851, Tri-clamp) | NBR (FDA) | hliník | volitelně |
