OBL řada LX9 – TopLine

Charakteristika čerpadla

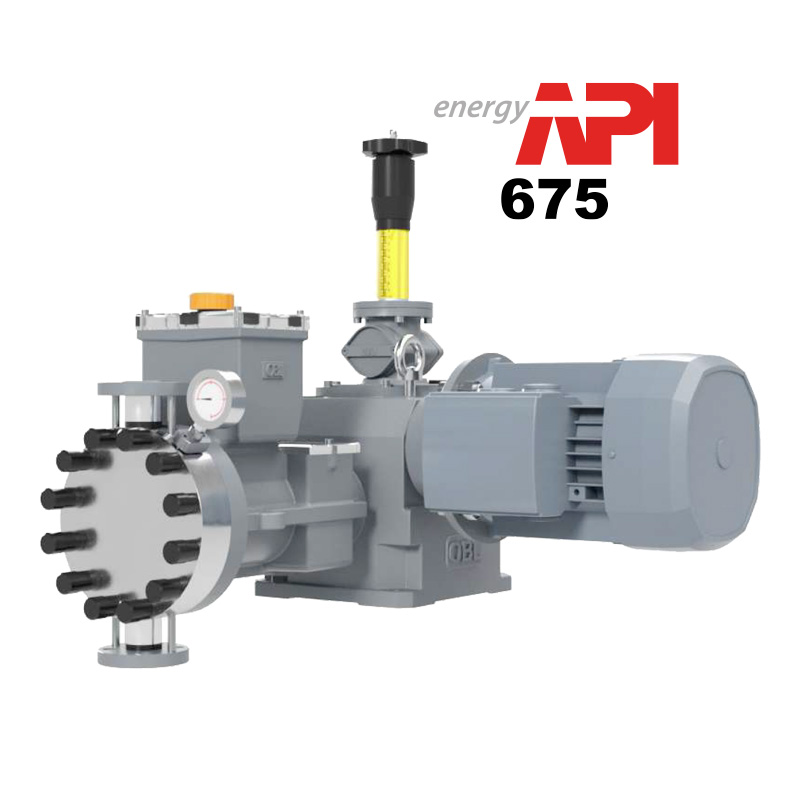

Řada LX9 jsou kompaktní hydraulická dvoumembránová dávkovací čerpadla pro širokou škálu průmyslových aplikací. Spojují přesnost dávkování, odolnost a malé zastavěné rozměry. Pokrývají průtoky od 0,4 do 4 662,5 l/h a tlaky až 300 bar (verze XS). Dávkují s přesností ±1 % (linearita a opakovatelnost ±3 %) a splňují normu API 675 i směrnici ATEX 2014/34/EU.

Nucený zpětný chod (lost motion) zajišťuje vysokou spolehlivost a životnost. Integrovaný pojistný a odvzdušňovací ventil spolu se samodoplňovacím hydraulickým systémem chrání čerpadlo i dávkovací systém před přetlakem a udržují stálou sací výšku. Standardně je čerpadlo vybaveno optickým detektorem protržení membrány s manometrem, na přání lze dodat tlakový spínač a tlakový snímač pro bezpečná i výbušná prostředí. Keramický plunžr v olejové lázni zaručuje nízké NPSHr a minimální údržbu a nízký poměr průměru plunžru k délce zdvihu zajišťuje dobrou sací schopnost.

Hlavy čerpadla jsou z AISI 316, PVC, PVDF nebo Hastelloy C. Zdvih se nastavuje ručně, volitelně elektrickým nebo pneumatickým aktuátorem. Čerpadla lze sestavit jako vícehlavá, každá hlava může mít jiný materiál (kovový i nekovový), pracovní bod, model i zdvih. Uplatnění najdou při úpravě vod, čištění odpadních vod, v chemickém a petrochemickém průmyslu a v těžbě.

LY-X9 je nejmenší a nejlehčí řada (zdvih plunžru 17 mm, cca 35 kg). Průtoky jsou od 0,4 do 215 l/h, standardně až do 100 bar. Hodí se pro přesné dávkování malých množství.

LK-X9 je střední řada (zdvih plunžru 30 mm, cca 45 kg). Průtoky jsou od 13 do 1 050 l/h, standardně až do 100 bar. Je to univerzální volba pro střední průtoky.

LP-X9 je největší řada (zdvih plunžru 50 mm, cca 140 kg). Průtoky jsou od 75 do 4 662,5 l/h, standardně až do 100 bar. Je určená pro velké průtoky.

Verze XS je vysokotlaké provedení řad LK a LP s tlakem až 300 bar a nižšími průtoky (LK 1,8–62,7 l/h, LP 25–287,5 l/h).
