Charakteristika čerpadel

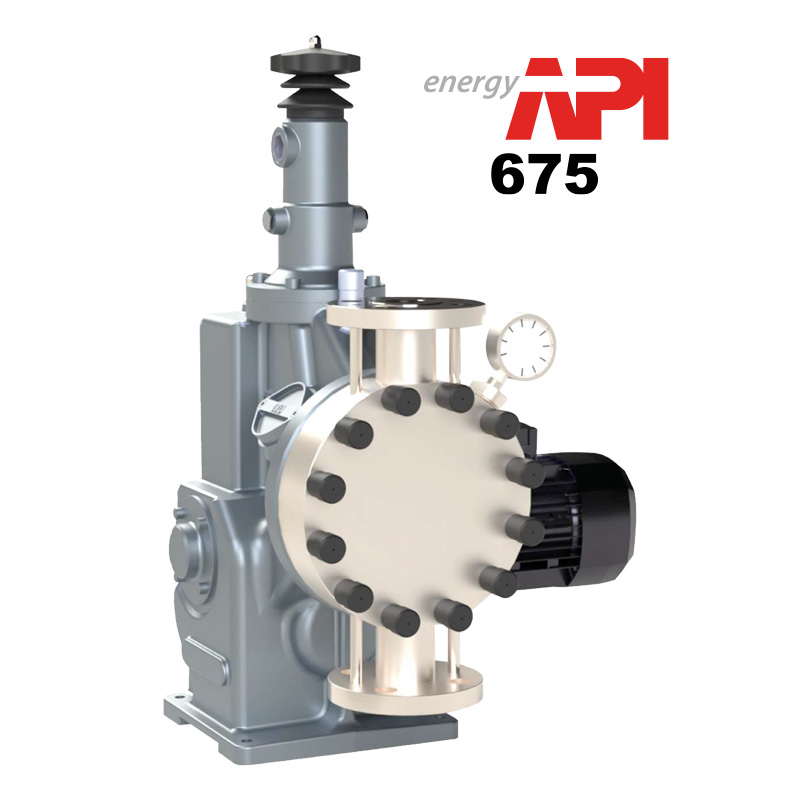

Řada XL jsou robustní hydraulická membránová dávkovací čerpadla v jednobloku s nuceným zpětným chodem, určená pro nepřetržitý provoz 24/7. Pokrývají průtoky od 63 do 1 500 l/h a dávkují s přesností ±1 % (linearita a opakovatelnost ±3 %). Splňují normu API 675 i směrnici ATEX 2014/34/EU.
Integrovaný pojistný a odvzdušňovací ventil spolu s mechanicky ovládaným samodoplňovacím hydraulickým systémem chrání čerpadlo i dávkovací systém před přetlakem. Hlavy čerpadla jsou z AISI 316, PVC, PP, PVDF nebo Hastelloy C a maximální teplota média je +60 °C. Součástí je manometr pro detekci protržení membrány. Zdvih se nastavuje ručně, volitelně elektrickým nebo pneumatickým aktuátorem. Čerpadla lze sestavit jako vícehlavá, každá hlava může mít jiný materiál, pracovní bod, zdvih i velikost. Uplatnění najdou při úpravě vod, čištění odpadních vod, v chemickém a petrochemickém průmyslu a v těžbě.
XLB je kompaktnější řada (zdvih plunžru 15 / 25 mm, cca 70 kg) s průtoky od 63 do 430 l/h. Hodí se pro menší a střední průtoky.
XLC je největší řada (zdvih plunžru 44,5 mm, cca 170 kg) s průtoky od 350 do 1 500 l/h. Je určená pro velké průtoky a nepřetržitý provoz.
Technická data
Základní údaje
| Řada | Zdvih plunžru | Orientační hmotnost |
|---|---|---|
| XLB | 15 / 25 mm | 70 kg |
| XLC | 44,5 mm | 170 kg |
Technické údaje – XLB (50 Hz)
| Typ | Zdvihy/min | Průtok (l/h) | Max. nastavení pojistného ventilu (bar) | Připojení – provedení A | Příruby – provedení U, S | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | U | S | Závit | Příruba UNI EN 10092-1 (DN) | Příruba ASME B16.5 | UNI EN 10092-1 (DN) | ASME B16.5 | |||
| XLB 15.50 | 40 | 63 | 40 | 13 | 18,5 | 1/2″ BSP f | 15 | 1/2″ | 15 | 1/2″ |
| XLB 25.50 | 40 | 105 | 40 | 13 | 18,5 | 1/2″ BSP f | 15 | 1/2″ | 15 | 1/2″ |
| 60 | 155 | 30 | 13 | 1/2″ BSP f | 20 | 3/4″ | 20 | 3/4″ | ||
| 82 | 215 | 30 | 13 | 1/2″ BSP f | 20 | 3/4″ | 25 | 1″ | ||
| 100 | 260 | 30 | 13 | 3/4″ BSP f | 20 | 3/4″ | 25 | 1″ | ||
| 123 | 320 | 30 | 18,5 | 3/4″ BSP f | 20 | 3/4″ | 25 | 1″ | ||
| 140 | 370 | 25 | 18,5 | 1″ BSP f | 25 | 1″ | 25 | 1″ | ||
| 160 | 430 | 20 | 18,5 | 1″ BSP f | 25 | 1″ | 25 | 1″ | ||
Technické údaje – XLC (50 Hz)
| Typ | Zdvihy/min | Průtok (l/h) | Max. nastavení pojistného ventilu (bar) | Příruby – provedení A | Příruby – provedení U, S | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | U | S | UNI EN 10092-1 (DN) | ASME B16.5 | UNI EN 10092-1 (DN) | ASME B16.5 | |||
| XLC 069 | 40 | 350 | 20 | 12 | 18,5 | 25 | 1″ | 25 | 1″ |
| 60 | 550 | 20 | 18,5 | 25 | 1″ | 25 | 1″ | ||
| 82 | 750 | 20 | 18,5 | 40 | 1 1/2″ | 40 | 2″ | ||
| 100 | 920 | 18 | 18 | 40 | 1 1/2″ | 40 | 2″ | ||
| 123 | 1135 | 16 | 16 | 40 | 1 1/2″ | 40 | 2″ | ||
| 140 | 1300 | 13 | 13 | 40 | 1 1/2″ | 40 | 2″ | ||
| 160 | 1500 | 12 | 12 | 40 | 1 1/2″ | 40 | 2″ | ||
