Charakteristika čerpadel
Řada H jsou plunžrová a membránová dávkovací čerpadla s vyvedenou rotující hřídelí, která pohání míchadlo. Křemelinu tak jedno zařízení zároveň míchá a dávkuje do filtrovaného nápoje. Při čiření křemelina zachytí kvasinky a další částice, aniž by nápoji ubrala aroma, chuť nebo třísloviny.
Řada zahrnuje tři provedení – plunžrová HR a HG a membránové HM – s průtoky od 73 do 400 l/h a tlaky až 14 bar. Hlava čerpadla je z nerezové oceli AISI 316L nebo polypropylenu. Čerpadla jsou určená pro enologickou filtraci ve vinařství, pivovarnictví a výrobě ovocných šťáv.
HR je plunžrové provedení (zdvih plunžru 15 mm, cca 10 kg). Průtoky jsou od 90 do 160 l/h při tlaku až 10 bar, s motorem 0,37 kW. Hodí se pro přesné dávkování menších množství.

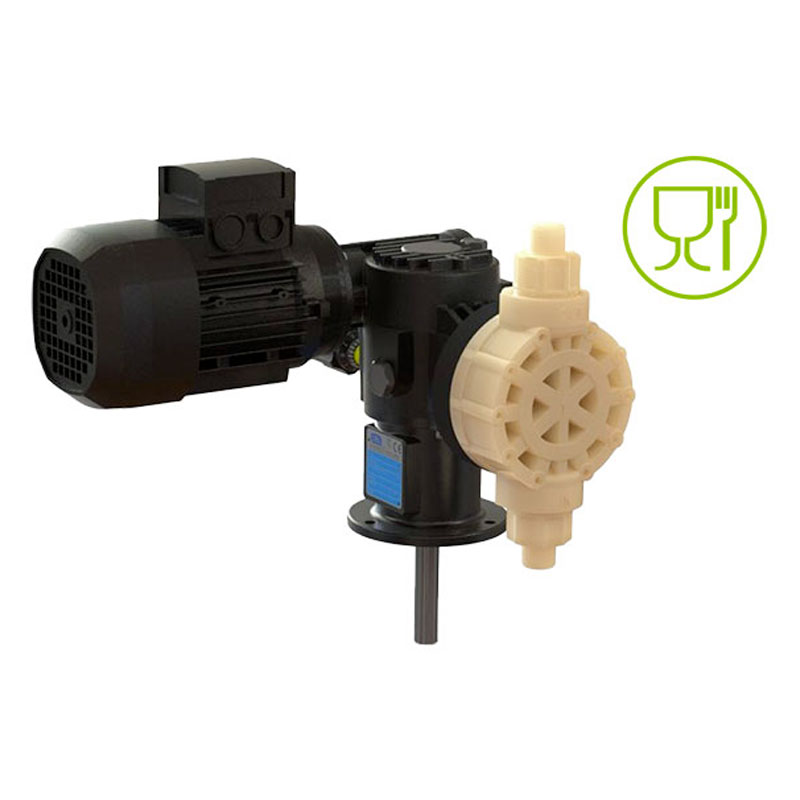

HM je membránové provedení s PTFE membránou (zdvih 4 mm, Ø membrány 108 mm, cca 20 kg). Průtoky jsou od 73 do 100 l/h při tlaku až 10 bar, s motorem 0,37 kW. Pracuje bez ucpávky plunžru.
HG je plunžrové provedení pro vyšší průtoky (zdvih plunžru 25 mm, cca 35 kg). Průtoky jsou od 285 do 400 l/h při tlaku až 12 bar s motorem 0,75 kW, s motorem 0,90 kW až 14 bar. Je určené pro větší dávkované množství.
Technická data
Provedení HR – plunžrové čerpadlo
| Typ | Ventily | Zdvihy/min (otáčky míchadla) | Průtok (l/h) | Max. tlak (bar) | Závitové připojení |
|---|---|---|---|---|---|
| HR 43 | CM11 | 70 | 90 | 10 | 1/2″ BSP f |
| 95 | 115 | ||||
| HR 50 | CM11 | 70 | 120 | 10 | 1/2″ BSP f |
| 95 | 160 |
Konstrukční materiály – HR
| Komponenty | AT |
|---|---|
| Hlava čerpadla | AISI 316L |
| Plunžr | keramika |
| Ucpávka plunžru | Vulkollan |
| Kulička ventilu | AISI 316L |
| Sedlo ventilu | AISI 316L |
| Vodítko ventilu | PP |
| Těsnění ventilu | FPM |
Charakteristika
- Zdvih plunžru 15 mm, orientační hmotnost 10 kg.
- Pouze jednoduchý ventil.
- Ruční nastavení průtoku mikrometrickým knoflíkem.
- Čerpadlo předplněné olejem.
- Kryt s černým katoforetickým nátěrem, motor černý smaltovaný (RAL 7024).
- Motor UNEL-MEC, 4pólový, velikost 71-B14, IP55, třída F, IEC 34-1.
- Třífázový motor 0,37 kW, 50 Hz, 230/400 V.
Provedení HM – membránové čerpadlo
| Zdvih / Ø membrány | Typ | Ventily | Zdvihy/min (otáčky míchadla) | Průtok (l/h) | Max. tlak (bar) | Závitové připojení |
|---|---|---|---|---|---|---|
| 4 108 | HM 73 | VPM 11G | 70 | 73 | 10 | 3/4″ BSP m |
| HM 100 | VPM 13,5 | 95 | 100 |
Konstrukční materiály – HM
| Komponenty | P2 |
|---|---|
| Hlava čerpadla | PP |
| Membrána | PTFE |
| Vodítko ventilu | PP |
| Kulička ventilu | AISI 316L |
| Sedlo ventilu | AISI 316L |
| Těleso ventilu | PP |
| Těsnění ventilu | silikon |
Charakteristika
- Délka zdvihu 4 mm, orientační hmotnost 20 kg.
- Pouze jednoduchý ventil.
- Ruční nastavení průtoku mikrometrickým knoflíkem.
- Čerpadlo předplněné olejem.
- Kryt s černým katoforetickým nátěrem, motor černý smaltovaný (RAL 7024).
- Motor UNEL-MEC, 4pólový, velikost 71-B14, IP55, třída F, IEC 34-1.
- Třífázový motor 0,37 kW, 50 Hz, 230/400 V.
Provedení HG – plunžrové čerpadlo pro vyšší průtoky
| Typ | Ventily | Zdvihy/min (otáčky míchadla) | Průtok (l/h) | Max. tlak (bar) | Závitové připojení | |
|---|---|---|---|---|---|---|
| motor 0,75 kW | motor 0,90 kW | |||||
| HG 62 | VM15 | 68 | 285 | 12 | 14 | 3/4″ BSP f |
| 86 | 362 | 10 | 13 | |||
| 95 | 400 | 10 | 12 | |||
Konstrukční materiály – HG
| Komponenty | AQ |
|---|---|
| Hlava čerpadla | AISI 316L |
| Plunžr | keramika |
| Ucpávka plunžru | Vulkollan |
| Kulička ventilu | AISI 316L |
| Sedlo ventilu | AISI 316L |
| Vodítko ventilu | AISI 316L |
| Těsnění ventilu | FPM |
Charakteristika
- Zdvih plunžru 25 mm, orientační hmotnost 35 kg.
- Pouze jednoduchý ventil.
- Ruční nastavení průtoku mikrometrickým knoflíkem.
- Čerpadlo předplněné olejem.
- Kryt lakovaný vodou ředitelnou barvou (tloušťka 50 µm, RAL 7001), motor v základním provedení výrobce.
- Motor UNEL-MEC, 4pólový, velikost 80-B14, IP55, třída F, IEC 34-1.
- Třífázový motor 0,75 kW, 50 Hz, 230/400 V.
