Modular S

Charakteristika čerpadla

Čerpadlo pracuje na difuzorovém principu samonasávání. Po spuštění cirkuluje kapalina v tělese a kanálech oběžného kola a vzniká směs vzduchu a kapaliny. Ta vytváří podtlak, který otevře zpětnou klapku a nasává vzduch ze sacího potrubí. Vzduch se v horní části tělesa odděluje a odchází výtlačným potrubím, kapalina se vrací k obvodu oběžného kola. Čerpadlo proto zvládne směs vzduchu a kapaliny, nepotřebuje sací ventil a při průniku vzduchu do sání se samo automaticky znovu zaplní. Před prvním spuštěním musí být těleso naplněno kapalinou a výtlačné armatury nesmí být při nasávání uzavřeny.

Těleso má dvojitý zkroucený kanál pro účinné samonasávání. Oběžné kolo je uzavřené, s vyvažovacími lopatkami na zadní straně, které vyrovnávají hydraulické axiální síly a umožňují vysoké otáčky. Čerpadlo tvoří pět základních komponent (těleso, oběžné kolo, těleso ložiska, sací víko a víko ucpávky), což zjednodušuje montáž i servis. Příruby jsou podle EN 1092 PN10/16, u některých malých velikostí je závitové připojení. Standardem je mechanická ucpávka hřídele. Čerpadlo lze dodat se standardními i EX motory, s certifikací ATEX, a s frekvenčním měničem přímo na motoru nebo na stěně.

Provedení čerpadla

S volným koncem hřídele – pro montáž na základový rám s benzinovým nebo dieselovým motorem, hydromotorem nebo elektromotorem.

Pevně spojené s elektromotorem (close-coupled) – pevná spojka ke standardnímu elektromotoru. Pro jiný motor se mění jen spojka a příruba motoru.

Monoblok – samostatné těleso ložiska s jedním ložiskem, pevná spojka na krátké hřídeli.

Volitelná příslušenství – ruční třecí spojka s klínovou řemenicí a kuželová převodovka pro zvýšení otáček v poměru 1:2.

Super-Primer – vodokružný element na hřídeli v kombinaci s difuzorovým principem, výkon až 12 000 l vzduchu za hodinu podle sací výšky (až desetinásobné zlepšení samonasávání). Dostupné jen pro S70-50-175, S80-70-175 a S100-80-175.

Technická data

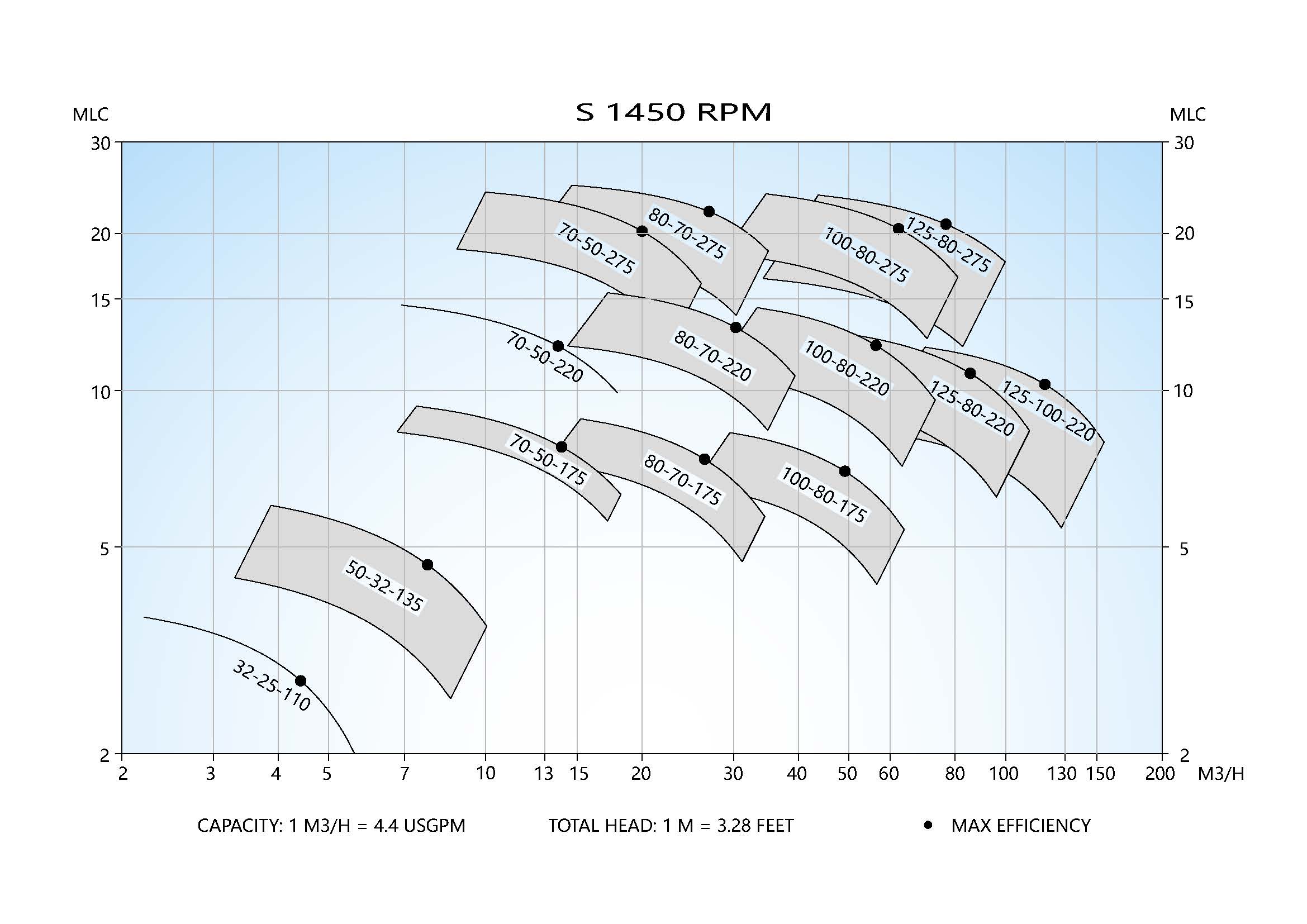

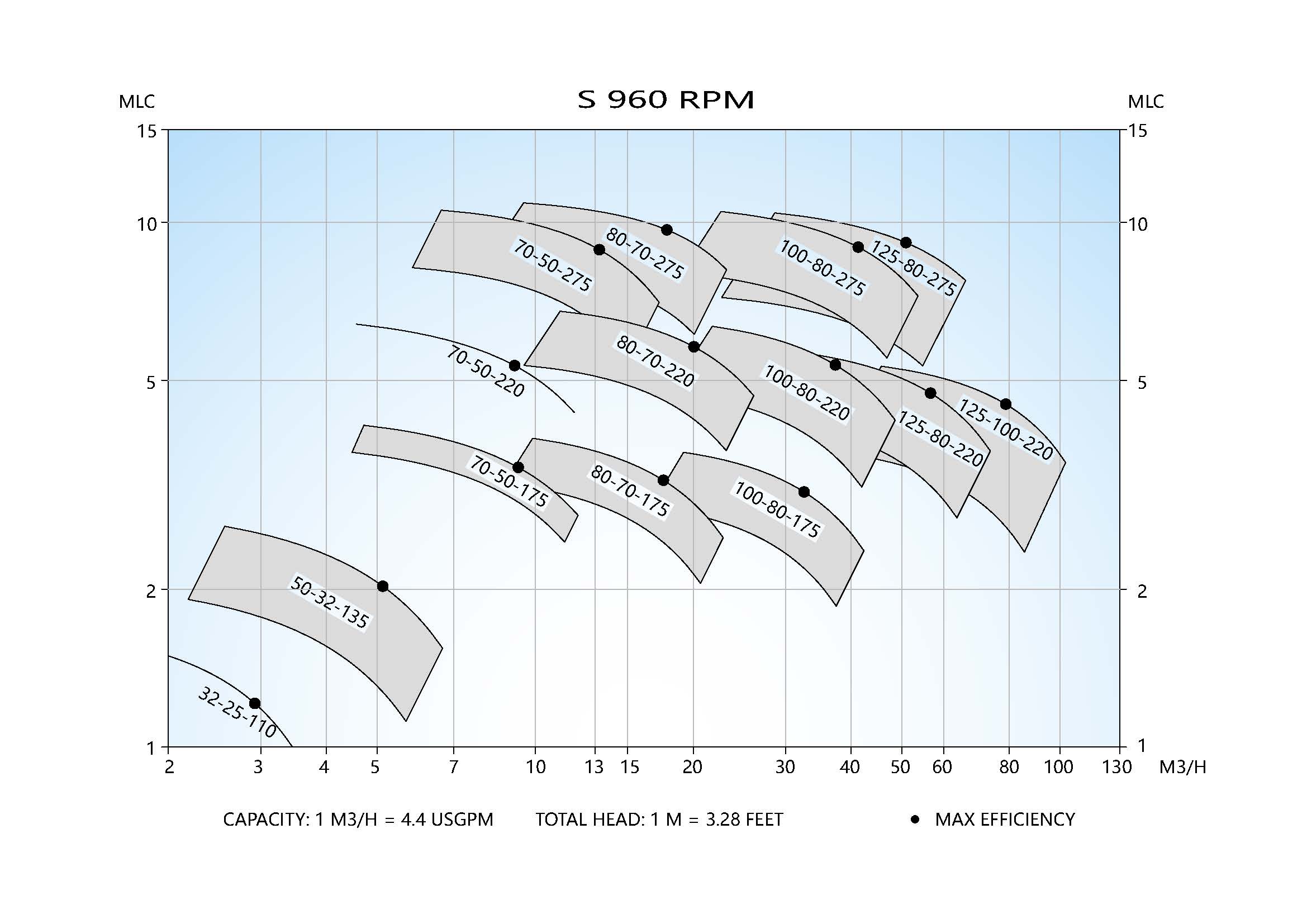

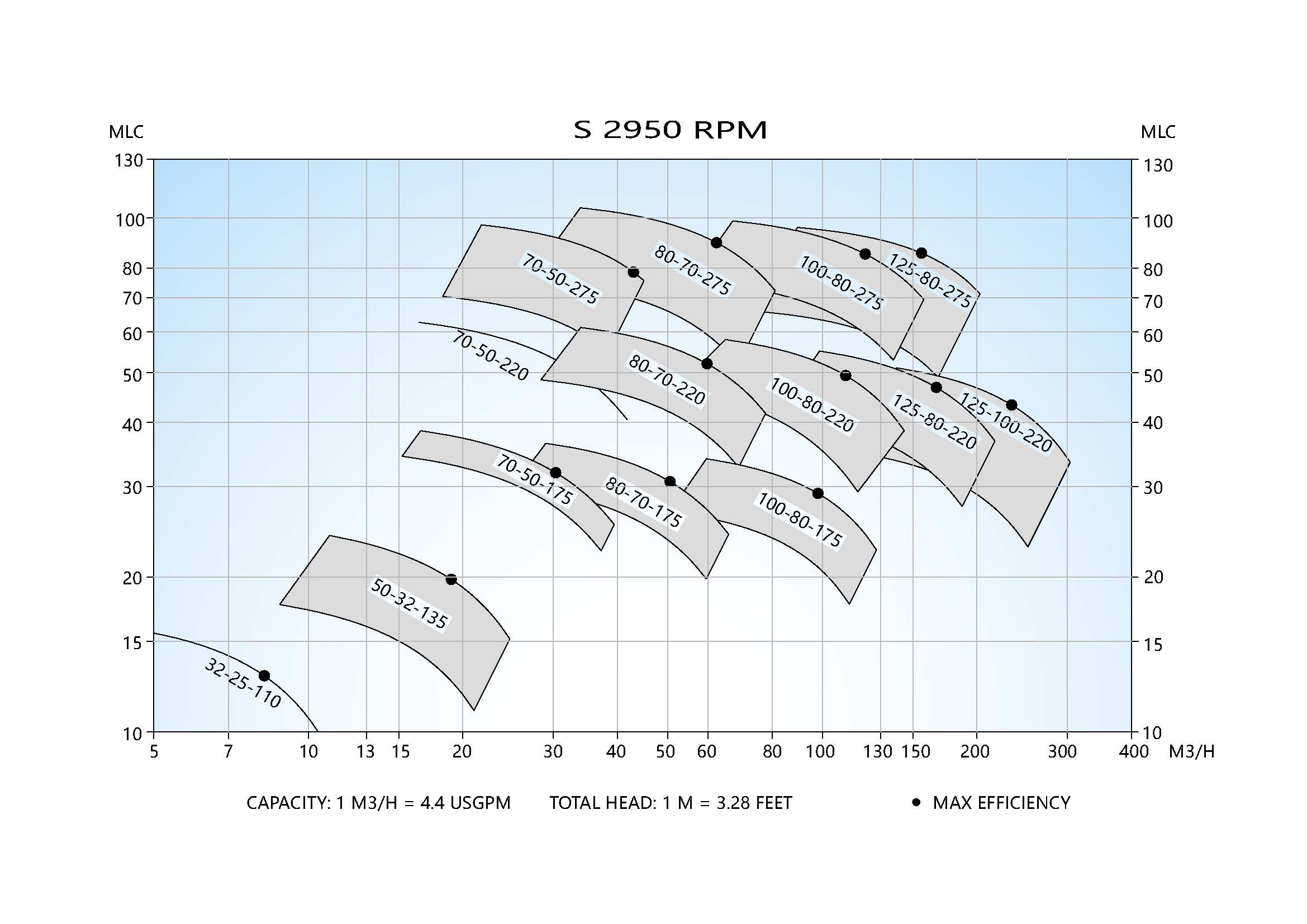

Výkonnostní křivky 50 Hz

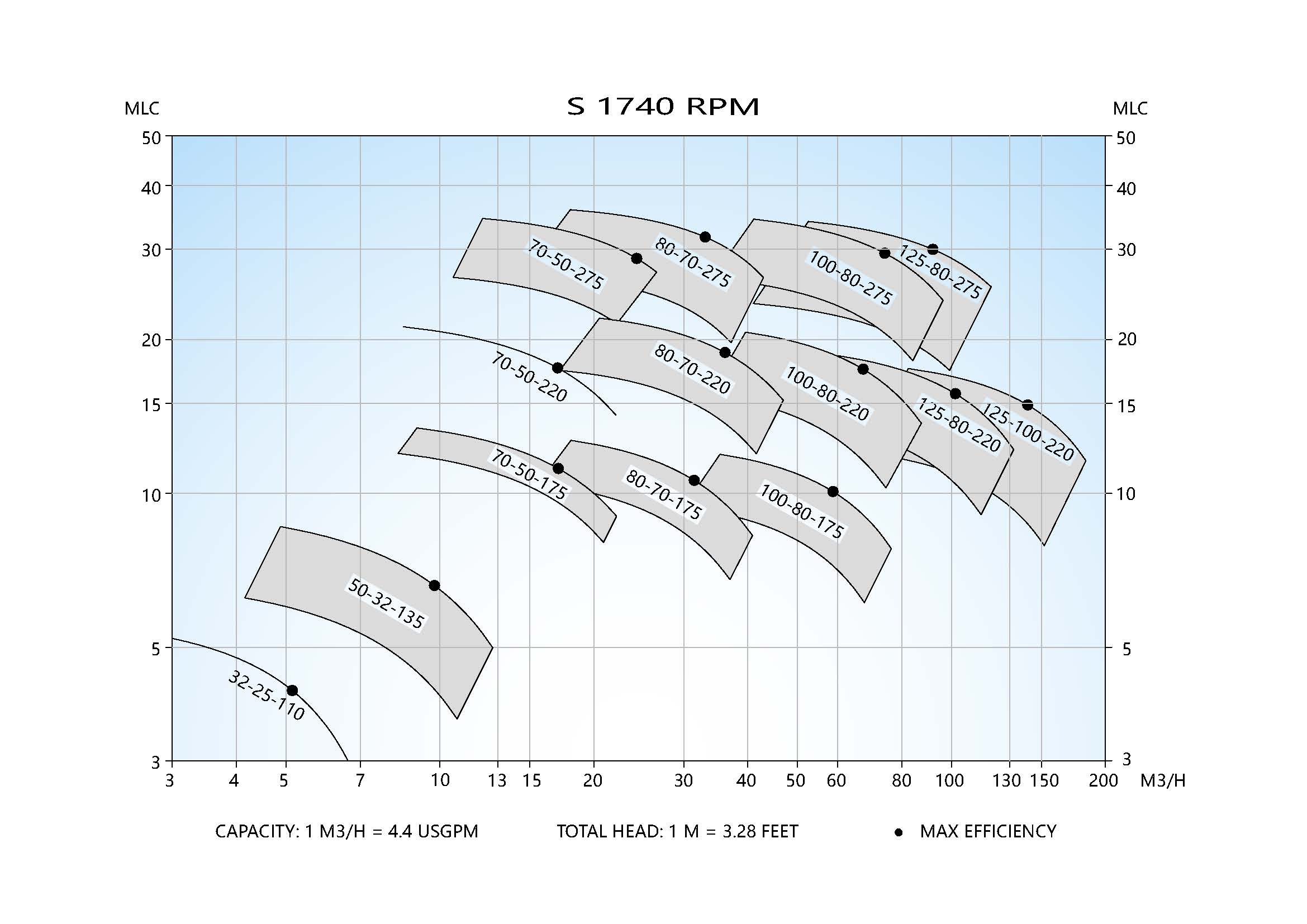

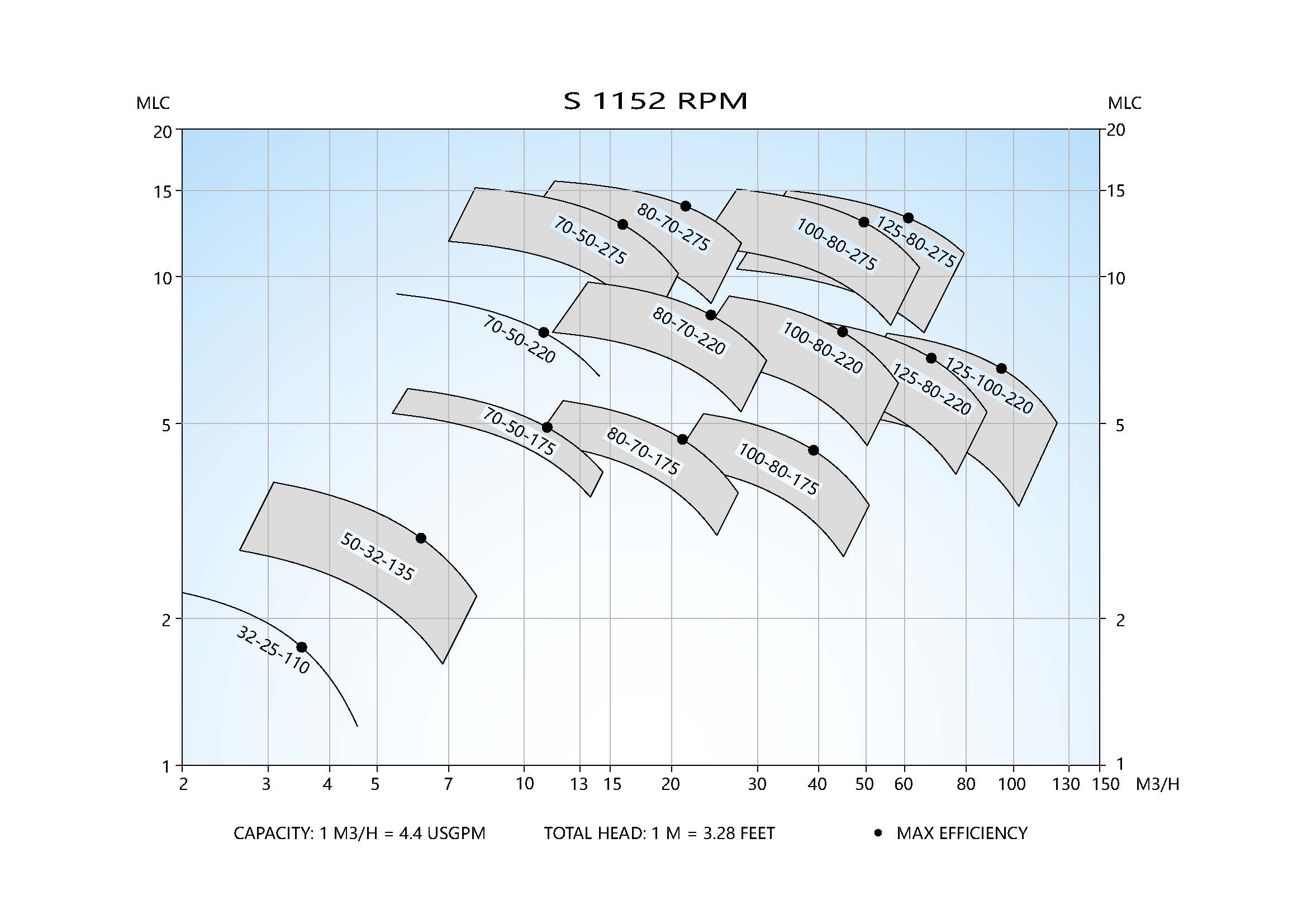

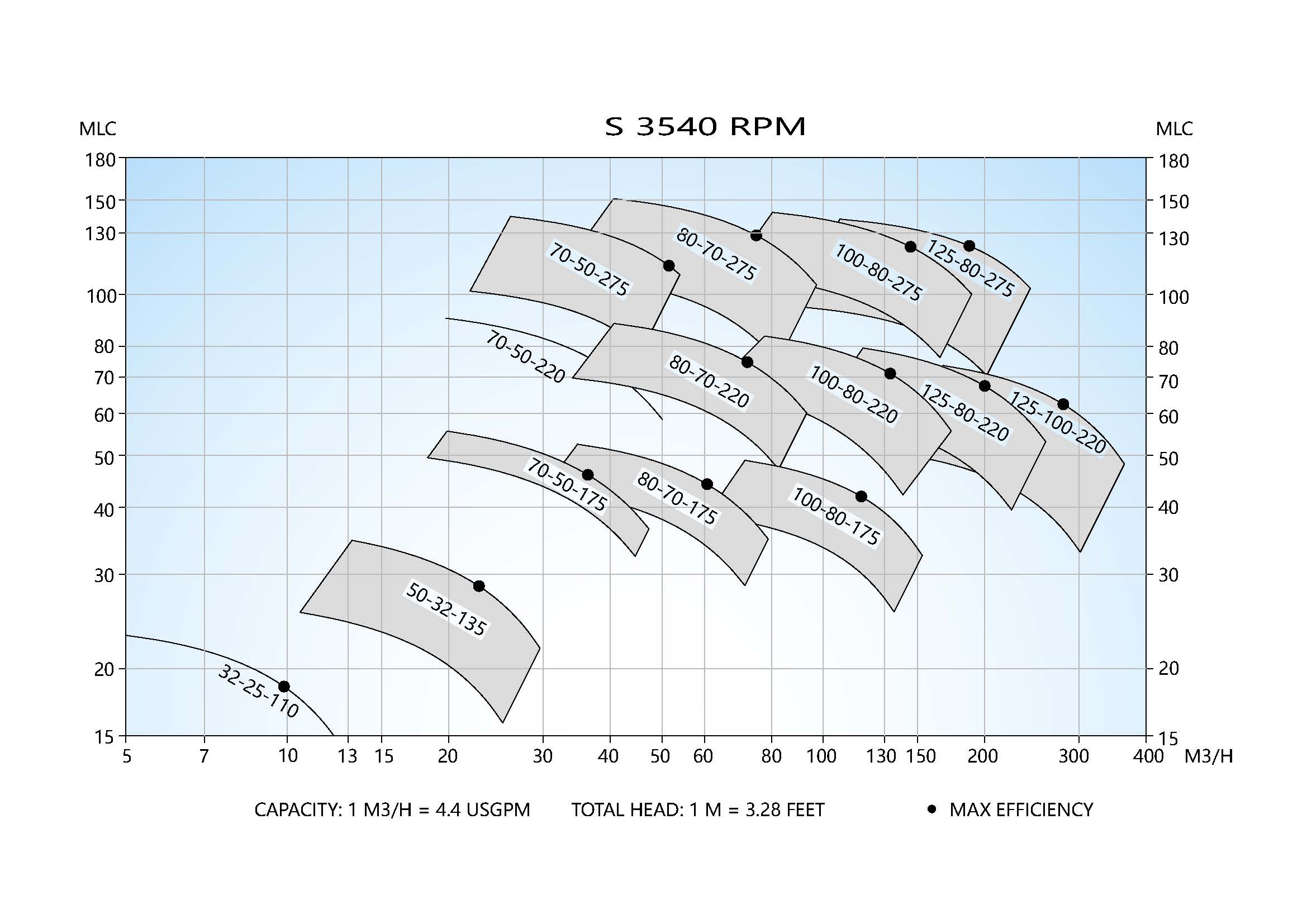

Výkonnostní křivka 60 Hz
