Charakteristika kontroléru
MicroVision EX měří vodivost toroidní sondou, která je z výroby kalibrovaná a nevyžaduje údržbu (její popis je na stránce Kontroléry Pulsafeeder). Podle zvoleného modelu přidává měření pH a ORP standardními průmyslovými sondami a přes vstup 4–20 mA lze připojit i fluorometrickou sondu PTSA pro sledování stopového činidla. K dispozici jsou verze pro samotnou vodivost, vodivost a pH, vodivost a ORP nebo všechny tři veličiny.

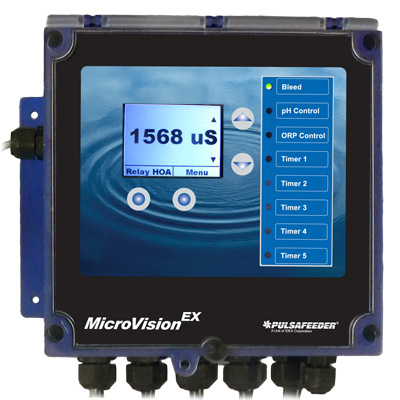

Kontrolér má barevný grafický displej, přehledné nabídky a výrazné LED diody. Časovače lze upravit bez restartu a kontrolér se dodává také v panelových sestavách s montáží až tří čerpadel, továrně sestavených a hydrostaticky zkoušených.
Funkce kontroléru
Řízení vodivosti – odluh podle nastavené hodnoty (0 až 9 999 µS/cm), rostoucí nebo klesající, s diferenční hodnotou, limitním časovačem odluhu a alarmy horní a dolní meze.
Řízení pH a ORP – u modelů s pH nebo ORP relé ovládá čerpadlo nebo ventil podle nastavené hodnoty (pH 0 až 14, ORP −2 000 až +2 000 mV).
Vodivost doplňovací vody – volitelný režim s nastavením v cyklech zahuštění.
Sledování PTSA – dávkování inhibitoru podle koncentrace stopového činidla, měřené sondou Turner Little Dipper 2 nebo Pyxis ST-500 na vstupu 4–20 mA.
Časovače – až šest (podle modelu): limitní, procentuální (cyklický), procentuální po odluhu s limitem, podle impulzů vodoměru a řízený nastavenou hodnotou z pH, ORP nebo vstupu 4–20 mA.
Řízení biocidu – 28denní časovač se čtyřmi programy A až D, s dny a týdny, časem startu, dobou dávkování, předodluhem s minimální vodivostí a blokací odluhu.
Vstupy a výstupy – průtokový spínač, až tři hladiny zásobníků, až šest vodoměrů, bezpotenciálový alarmový výstup a volitelné analogové vstupy a výstupy 4–20 mA.
Ruční ovládání relé – zapnuto až na 23 hodin 59 minut, vypnuto, nebo automaticky.
Správa přístupu – dvě šestimístná hesla (administrátor a uživatel) s volbou chráněných funkcí.
USB – export záznamu dat do souboru CSV, export a import konfigurace.
PULSAlink – volitelná cloudová komunikace přes Ethernet: živé hodnoty, vzdálená změna nastavení, e-mailová upozornění a reporty z počítače nebo mobilní aplikace.
Technická data
Základní údaje
| Parametr | Hodnota |
|---|---|
| Řízené veličiny | vodivost, pH, ORP, PTSA (vstup 4–20 mA) |
| Rozsah vodivosti | 0 až 9 999 µS/cm |
| Rozsah pH | 0 až 14 |
| Rozsah ORP | −2 000 až +2 000 mV |
| Typ nastavení | rostoucí nebo klesající (rising / falling) |
| Přesnost vodivosti | ±2 % |
| Reléové výstupy | 4 až 8 (podle modelu) a bezpotenciálový alarmový výstup |
| Displej | barevný grafický LCD |
| Napájení | 100 až 240 VAC, 50/60 Hz, 8 A |
| Zatížení výstupů | max. 8 A celkem, 3 A na jedno relé |
| Alarmový kontakt | bezpotenciálový, max. 48 VDC |
| Krytí | IP65 (pouze pro vnitřní použití) |
| Okolní teplota | 2 až 50 °C |
| Vlhkost | max. 95 %, nekondenzující |
| Rozměry | 200,7 × 165,1 mm |
| Komunikace | USB, volitelně Ethernet (PULSAlink) |
| Jazyky | angličtina, španělština, portugalština |
| Záruka | 2 roky |
Sondy a senzory
| Parametr | Hodnota |
|---|---|
| Vodivost | toroidní sonda |
| pH a ORP | standardní průmyslové sondy |
| PTSA | Turner Little Dipper 2 nebo Pyxis ST-500 (vstup 4–20 mA) |
| Max. teplota | 50 °C |
| Kompenzace teploty | 0 až 50 °C |
| Max. tlak | 8,6 bar (125 psi) |
| Max. délka kabelu sondy | 30,5 m |
| Průtokový spínač – aktivace | přibližně 3,78 l/min |
Modelová řada
| Model | Řízené veličiny | Relé | Časovače | Sondy | Vstupy 4–20 mA | Výstupy 4–20 mA | Digitální vstupy | Vodoměry |
|---|---|---|---|---|---|---|---|---|
| MVEC… | vodivost | 4 | 3 | 1 | 0 až 1 | 0 až 1 | 6 | 2 |
| MVEC5… | vodivost | 5 | 4 | 1 | 0 až 1 | 0 až 1 | 6 | 2 |
| MVECP… | vodivost a pH | 8 | 6 | 2 | 0 až 2 | 0 až 4 | 10 | 6 |
| MVECO… | vodivost a ORP | 8 | 6 | 2 | 0 až 2 | 0 až 4 | 10 | 6 |
| MVECPO… | vodivost, pH a ORP | 8 | 5 | 3 | 0 až 2 | 0 až 4 | 10 | 6 |
Digitální vstupy (modely MVECP, MVECO a MVECPO)
| Vstup | Funkce |
|---|---|
| 1 | průtokový spínač |
| 2, 3, 4 | hladiny zásobníků 1 až 3 |
| 5 | vodoměr 1 |
| 6, 7 | vodoměry 2 a 3 (jen bezpotenciálový kontakt) |
| 8, 9, 10 | vodoměry 4 až 6 |
- Označení modelu: MVEC + řízení (P – pH, O – ORP, PO – pH a ORP) + panel (F – bez panelu, A – panel, D – panel s montáží čerpadel) + doplňky (E – PULSAlink v ceně, ETX – PTSA Little Dipper, EPX – PTSA Pyxis, CZ – CE nebo 230 VAC).
- Analogové vstupy a výstupy 4–20 mA se objednávají jako rozšiřující sady (UGK-MILIN, UGK-MILOUT).
- Cloudová komunikace PULSAlink vyžaduje u modelů, kde není v ceně, aktivační sadu ACT-PULSALINK.
