Technická data
Dopravní výška / průtok garantované dle ISO 9906
| Sací/výtlačné připojení | G 1/2″ f nebo DN 15 – Clamp nebo NPT na vyžádání |
| Přípojka vzduchu | G 3/8″ f |
| Max. průtok * | 60 l/min |
| Max. tlak přívodu vzduchu | 8 bar |
| Max. dopravní výška * | 80 m |
| Max. sací výška – chod nasucho ** | 4 m |
| Max. sací výška – zaplavené čerpadlo | 9,5 m |
| Max. Ø částic v suspenzi | 4 mm |
| Hladina hluku ** | 70 dB |
| Objem na zdvih | 67 cc |
Dostupné v těchto materiálech
PPPVDFALUKonstrukční materiály (těleso a rozvody) a čistá hmotnost
| Verze | Hmotnost | Min. | Max. |
|---|---|---|---|
| PP (se skelným plnivem) | 3,75 kg | 3 °C | 65 °C |
| PP vodivý (s uhlíkovým plnivem) | 3,75 kg | 3 °C | 65 °C |
| PVDF (s uhlíkovým plnivem) | 4,25 kg | 3 °C | 95 °C |
| ALU | 4,07 kg | 3 °C | 95 °C |
Konstrukční materiály (těleso a rozvody) dostupné na vyžádání
- POMc
- UHMWPE
Maximální rozměry
| Rozměr | Plast | Hliník |
|---|---|---|
| Výška | 241 mm | 234 mm |
| Šířka | 247 mm | 241 mm |
| Hloubka | 153 mm | 153 mm |

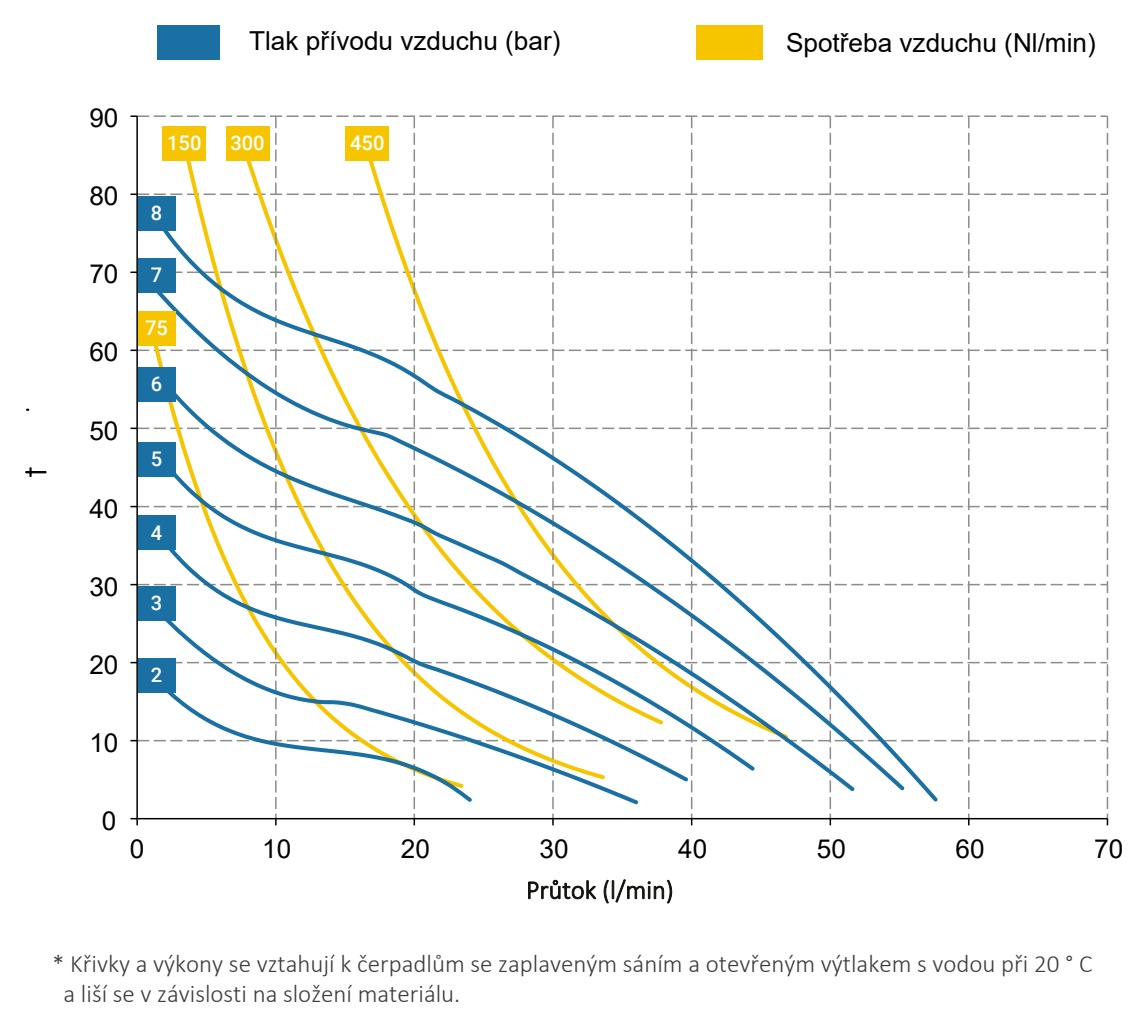

Výkonnostní křivka
