Technická data
Dopravní výška / průtok garantované dle ISO 9906
| Sací/výtlačné připojení | G 1″ f nebo DN 25 – Clamp nebo NPT na vyžádání |
| Přípojka vzduchu | G 3/8″ f |
| Max. průtok * | 160 l/min |
| Max. tlak přívodu vzduchu | 8 bar |
| Max. dopravní výška * | 80 m |
| Max. sací výška – chod nasucho ** | 4 m |
| Max. sací výška – zaplavené čerpadlo | 9,5 m |
| Max. Ø částic v suspenzi | 4 mm |
| Hladina hluku ** | 75 dB |
| Objem na zdvih | 222 cc |
Dostupné v těchto materiálech
PPPVDFALUAISIKonstrukční materiály (těleso a rozvody) a čistá hmotnost
| Verze | Hmotnost | Min. | Max. |
|---|---|---|---|
| PP (se skelným plnivem) | 7,6 kg | 3 °C | 65 °C |
| PP vodivý (s uhlíkovým plnivem) | 7,6 kg | 3 °C | 65 °C |
| PVDF (s uhlíkovým plnivem) | 9,6 kg | 3 °C | 95 °C |
| ALU | 8,5 kg | 3 °C | 95 °C |
| AISI 316 L | 11,7 kg | 3 °C | 95 °C |
Konstrukční materiály (těleso a rozvody) dostupné na vyžádání
- POMc
- UHMWPE
- Duplex/S.Duplex
Maximální rozměry
| Rozměr | Plast | Nerezová ocel | Hliník |
|---|---|---|---|
| Výška | 325 mm | 327 mm | 324 mm |
| Šířka | 329 mm | 308 mm | 315 mm |
| Hloubka | 202 mm | 202 mm | 202 mm |

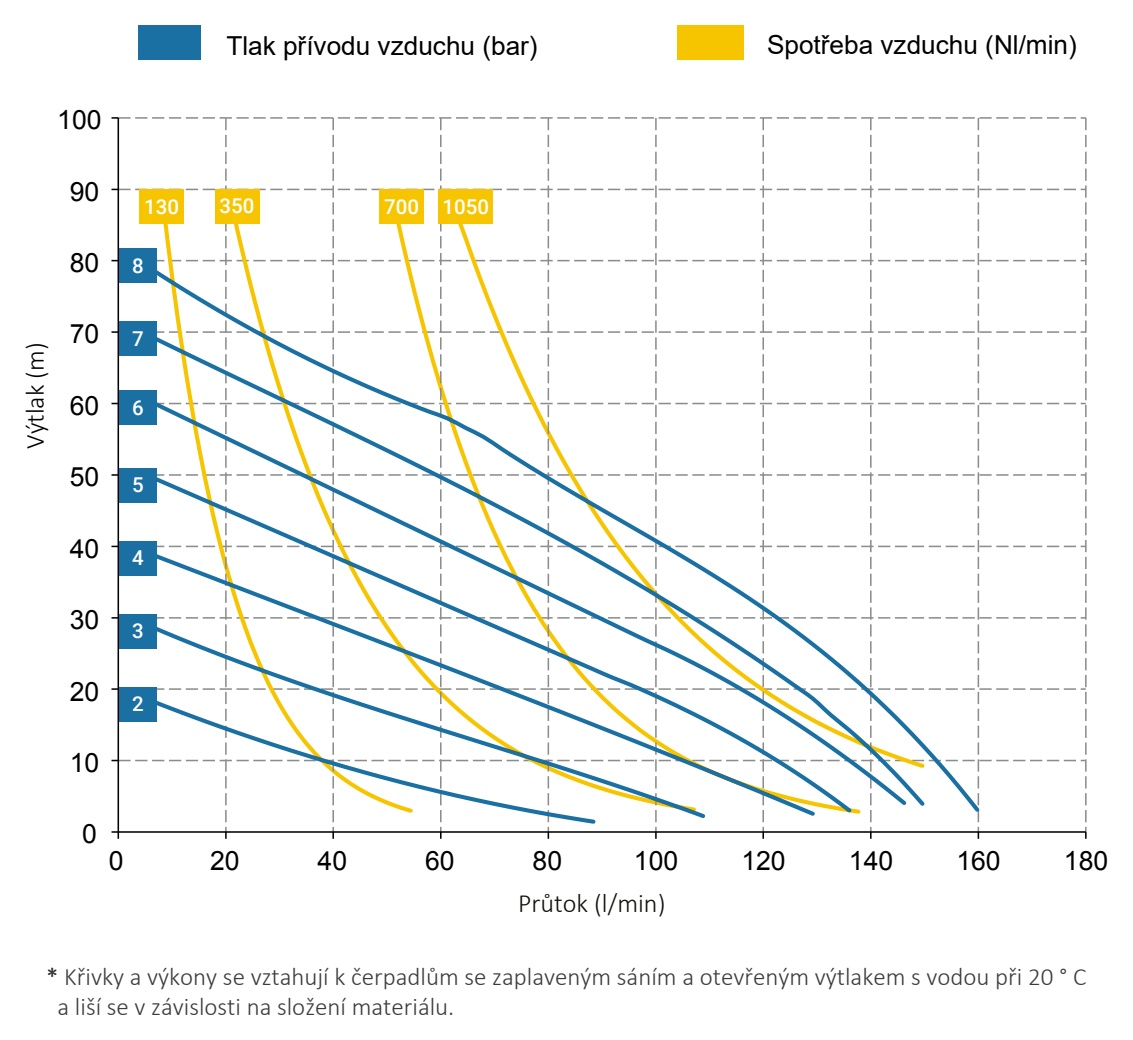

Výkonnostní křivka
